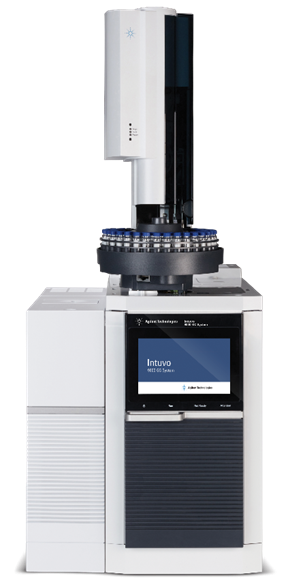

ГХ система Agilent Intuvo 9000

Agilent Intuvo 9000 — инновационная ГХ система премиум класса изменяющая инструментальный подход к газовой хроматографии и обеспечивающая оптимальные рабочие процессы, эффективность и результаты

Более 50 лет компания Agilent внедряет инновационные технологии и методики, определившие современный вид газовой хроматографии. Продолжая традиции, Agilent разработал новую ГХ систему, отвечающую всем современным лабораторным стандартам и открывающую новые перспективы и недоступные ранее подходы к решению сложных аналитических задач.

ГХ система Agilent Intuvo имеет компактные размеры, что упрощает ее интеграцию даже в лабораторную инфраструктуру с ограниченным пространством. Хроматограф поддерживает один S/Sl или MMI испаритель, совместим со всеми системами ввода пробы и большинством ГХ детекторов.

Множество конструктивных особенностей и специально разработанный ассортимент принадлежностей значительно выделяют ГХ Agilent Intuvo 9000 на фоне традиционных ГХ систем. Среди упомянутых инновационных характеристик можно выделить микрофлюидные чипы Flow Chips, предколонки Guard Chip, ГХ колонки, не требующие обрезания и др. Компоненты хроматографа Intuvo обеспечивают максимально герметичное соединение, удобны в использовании и позволяют выполнить больше при меньших затратах.

Предколонки Guard Chip защищают ГХ колонку от загрязнений, легко и быстро меняются оператором, при этом, не влияя на времена удерживания аналитов. Компоненты ГХ системы герметично соединяются одним щелчком без ферул и уплотнителей. ГХ колонки для хроматографа Intuvo не требуют обрезания, оснащены интеллектуальными идентификационными датчиками и используются более эффективно благодаря технологии прямого нагрева. Микропоточные чипы автоматизируют настройку и мониторинг, что облегчает разработку хроматографических методов.

ГХ система Agilent Intuvo 9000 измеряет ключевые параметры работы прибора с созданием подробных отчетов о состоянии, что позволяет быстро обеспечить и поддерживать максимально эффективную работу независимо от квалификации оператора.

Преимущества ГХ системы Agilent Intuvo 9000

Компактные размеры ГХ системы Agilent Intuvo 9000 требуют меньше лабораторного пространства для установки
Одноразовый Guard chip предотвращает загрязнение ГХ колонки и ионного источника масс-селективного детектора. Замена Guard chip не влияет на воспроизводимость времен удерживания
Простые соединение без ферул избавляют от необходимости обрезать ГХ колонки и позволяют легко и быстро устанавливать колонку в хроматограф

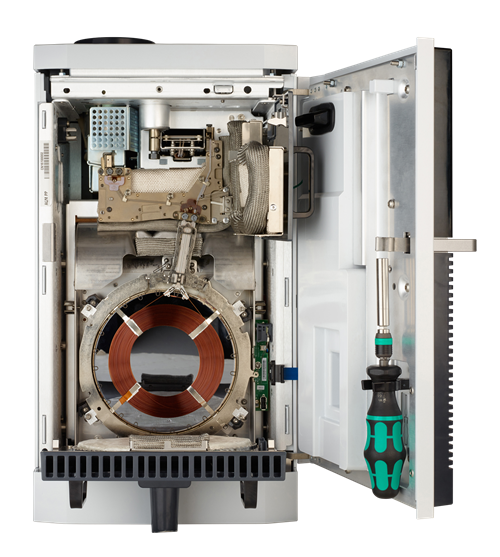

Термостат прямого нагрева обеспечивает линейный и воспроизводимый многоступенчатый нагрев ГХ колонки в диапазоне от 30 до 450 °C со скоростью до 250 °C/мин
Использование умных ключей (Smart ID Keys) позволяет регистрировать и сохранять информацию о состоянии ГХ колонок и чипов, параметры конфигурации и надстройки методов
Инновационная система диагностики хроматографа мониторит более 100 показателей в режиме реального времени и предоставляет информацию о состоянии оборудования в удобном для пользователя формате
Графический сенсорный дисплей, расположенный на передней панели хроматографа отображает текущее состояние системы, хроматограмму в режим он-лайн, каталожные номера расходных материалов и пошаговый гид по обслуживанию и устранению неисправностей
Микропотоковые чипы Intuvo flow chips позволяют легко реализовать потоковые схемы под задачу заказчика, например, систему обратной продувки колонки (Backflush). Технология backflush сокращает время анализа за счет изменения направления потока газа через колонку после выхода последнего интересующего соединения
Технология фиксации времен удерживания (RTL) позволяет воспроизводить времена удерживания между системами Agilent независимо от испарителя, детектора или оператора
Электронный контроль давления (EPC) и электронно-цифровые схемы 6-го поколения повышают точность регулировки давления до 0,001 psi

Устройство ввода пробы для ГХ Agilent Intuvo 9000

Одним из ключевых факторов обеспечивающих получение надежных хроматографических данных является точное дозирование образца. Для максимально точного дозирования жидкой пробы используется автосамплер, для дозирования равновесной паровой фазы — парофазный пробоотборник.

При оснащении ГХ системы устройством автоматического ввода пробы следует обратить особое внимание на вместимость автосамплера. Среди дополнительных особенностей автосамплера можно отметить: термостатирование образцов во время анализа, сканер штрих-кодов образцов, ввод больших объемов пробы и др.

Параметры ГХ системы Agilent Intuvo 9000 позволяют установить только один автосамплер на 16 или 50 виал. Для повышения производительности к автосамплеру 7693A на 16 виал может быть добавлен лоток на 150 виал.

Стандартный автосамплер Agilent 7693A на 16 виал

Карусель на 16 виал; возможность программирования глубины опускания иглы; программируемая скорость промывки, отбора и ввода образца; диапазон вводимых проб от 10 нл до 250 мкл; множественный ввод проб — до 99; автоматическое разведение, добавление внутренних стандартов, смешение и добавление растворителя; возможность установки лотка на 150 виал.

Лоток для автосамплера Agilent 7693A на 150 виал

3 сменных подставки на 50 виал; захватный механизм перемещения виал; возможность термостатирования виал в температурном диапазоне от 5 до 60 °C; подключение сканера штрих-кодов.

Автосамплер Agilent 7650A на 50 виал

Карусель на 50 виал; возможность программирования глубины опускания иглы; программируемая скорость промывки, отбора и ввода образца; диапазон вводимых проб от 10 нл до 250 мкл; множественный ввод проб — до 99; автоматическое разведение, добавление внутренних стандартов, смешение и добавление растворителя.

Испарители для ГХ Agilent Intuvo 9000

Испаритель является одним из главных компонентов ГХ системы. В испарителе проба переходит из жидкого состояния в газообразное с последующим поступлением в ГХ колонку. Выбор испарителя зависит от используемого метода и ГХ колонки.

Дополнительным преимуществом является возможность программирования температуры и ввод большого объема пробы с последующим удалением растворителя. Такими возможностями обладают мультирежимные (MMI) испарители Agilent.

Дизайн конструкции Agilent Intuvo позволяет установить только один испаритель типа S/Sl или MMI.

S/Sl — испаритель с делением и без деления потока для капиллярных колонок

Режим работы — с делением и без деления потока; электронный регулятор давления (EPC); максимальная температура — 400 °C; система обдувки прокладки; максимальное деление потока — 7500:1; диапазон скоростей потока от 0 до 1250 мл/мин; система Turn Top для быстрой замены лайнеров; диапазон давления от 0 до 100 psi для колонок ≥0,2 мм, диапазон давления от 0 до 150 psi для колонок <0,2 мм, возможность инертного исполнения.

MMI —мультирежимный испаритель для капиллярных колонок

Режим работы — с делением и без деления потока с возможностью программирования температуры и ввода большого объема пробы; охлаждение с помощью жидкого CO₂ или воздуха; десятиступенчатый нагрев до 450 °C; система обдувки прокладки; максимальное деление потока — 7500:1; система Turn Top для быстрой замены лайнеров; диапазон скоростей потока от 0 до 1250 мл/мин; диапазон давления от 0 до 100 psi.

Детекторы для ГХ Agilent Intuvo 9000

ГХ Agilent Intuvo 9000 может быть укомплектован детекторами ПИД, ДТП, микро-ЭЗД, АФД, ПФД и масс-селективным.

Максимальное количество устанавливаемых детекторов — два. Все детекторы для Agilent Intuvo 9000 обладают высокой чувствительностью и селективностью необходимой для выполнения сложных аналитических задач.

Пламенно-ионизационный детектор (ПИД)	Детектор для определения большинства органических соединений. Линейный динамический диапазон — 10⁷; электронный регулятор давления (EPC); максимальная температура — 450 °C; автоматическое зажигание пламени; автоматическая регистрация прекращения горения и отключение детекторных газов; частота регистрации сигнала — 1000 Гц; минимальный уровень обнаружения по тридекану — 1,4 пкг углерода/сек; поддерживаются только капиллярные ГХ колонки для Intuvo.
Детектор по теплопроводности (ДТП)	Универсальный детектор для определения большинства соединений. Линейный динамический диапазон — 10⁵± 5%; электронный регулятор давления (EPC); максимальная температура — 400 °C; минимальный уровень обнаружения по тридекану — 400 пг/мл; уникальный дизайн поточного переключения для быстрой стабилизации после включения.
Микро-электронно-захватный детектор (микро-ЭЗД)	Высокочувствительный детектор для определения электрофильных соединений, таких как, ХОС. Линейный динамический диапазон по линдану — 5х10⁴; уникальный микро-дизайн для минимизации загрязнения и повышения чувствительности; электронный регулятор давления (EPC); максимальная температура — 400 °C; частота регистрации сигнала — 50 Гц; радиоактивный источник — источник β-излучения <15 мКи ⁶³Ni; минимальный уровень обнаружения по линдану — 4,4 фг/мл.
Азотно-фосфорный детектор (АФД)	Детектор для обнаружения азото- или фосфоросодержащих соединений. Динамический диапазон — 10⁵ для азота и фосфора; электронный регулятор давления (EPC); максимальная температура — 400 °C; частота регистрации сигнала от 0,1 до 1000 Гц; минимальный уровень обнаружения — 0,08 пкг азота/сек, 0,01 пкг фосфора/сек для смеси азобензол/малатион в октадекане; селективность — 25000:1 г азота/г углерода, 200000:1 г фосфора/г углерода для смеси азобензол/малатион в октадекане; стеклянные таблетки (Blos/grass).
Пламенно-фотометрический детектор (ПФД)	Одноволновый высокочувствительный детектор для серо- и фосфоросодержащих соединений. Линейный динамический диапазон — 10⁴ для фосфора и 10³ для серы; электронный регулятор давления (EPC); максимальная температура — 400 °C; частота регистрации сигнала от 0,1 до 200 Гц; минимальный уровень обнаружения — 45 фг фосфора/сек, 2,5 пкг серы/сек; селективность — 10⁶ г серы/г углерода, 10⁶ г фосфора/г углерода по метил-паратиону.
