МСД Agilent 5977B
Вам понадобится

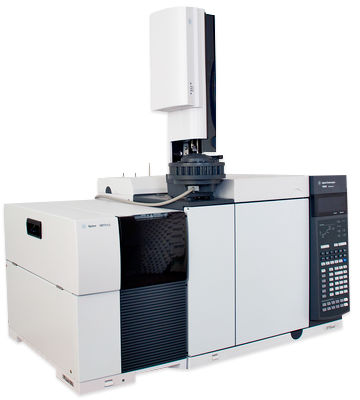

Квадрупольный масс-селективный детектор Agilent 5977B

Квадрупольный масс-детектор Agilent 5977B обеспечивает максимально высокую чувствительность и эффективность в решении аналитических задач выводя производительность лабораторий на новый уровень!

В квадрупольных масс-детекторах Agilent 5977B используются усовершенствованные технологии, обеспечивающие расширенные аналитические возможности, но в то же время, не требующие сложного технического обслуживания.

Высокая чувствительность детекторов Agilent 5977B снижает пределы обнаружения и позволяет проводить анализ проб на следовых уровнях. Прямой обмен данными между масс-детектором и хроматографом снижает энергопотребление и уменьшает расход газа-носителя. Узлы ГХ-МС системы выполнены из инертных материалов, обеспечивая высокую чувствительность, точность и воспроизводимость при анализе комплексных проб.

Интуитивное ПО MassHunter или ChemStation упрощают рабочий процесс и позволяют выполнить больше задач с минимальными затратами.

Анализаторы Agilent на базе масс-детектора 5977B предлагают большое количество готовых решений в области нефтехимии, экологии, токсикологии, пищевой промышленности и других отраслях.

Преимущества масс-селективного детектора Agilent 5977B
  • Высокочувствительный источник ионизации (HES) повышает чувствительность детектирования в 10 раз и позволяет использовать меньший объем пробы для анализа.
  • Возможность нагрева ИИ до 350 °C обеспечивает более эффективную ионизацию веществ с высокой температурой кипения, таких как ПАУ.
  • Уникальный дизайн экстракционной линзы ИИ позволяет эффективно фокусировать ионный пучок для передачи максимального числа ионов из источника в квадрупольный анализатор.

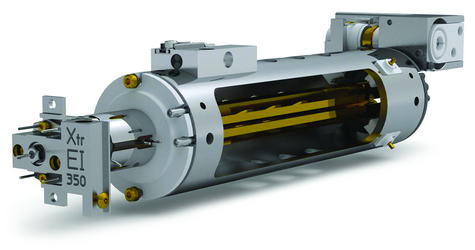

  • Монолитный кварцевый квадруполь имеет низкий коэффициент термического расширения, что минимизирует изменение размеров и формы квадруполя при нагревании. Гиперболическая форма квадруполя позволяет генерировать оптимальное квадрупольное поле и обеспечить максимальный перенос ионов и высокое разрешение спектров.
  • Позолоченное покрытие и нагрев кварцевого квадруполя до 200 °C обеспечивают необходимую электрическую проводимость и инертность, предотвращающую  химические реакции активных веществ с поверхностью квадруполя.
  • Трехосевой детектор с высокоэнергетичным динодом (HED) направляет ионный пучок по трем взаимно перпендикулярным осям, значительно сокращая уровень нейтральных шумов, обеспечивая детектирование максимального количества ионов и низкие пределы обнаружения.
  • Трехканальный дизайн электронного умножителя (ЭУ) улучшает усиление сигнала и уменьшает изнашиваемость ЭУ.
  • Средства интегрированного ПО MassHunter упрощают разработку методов, полностью контролируют работу прибора: от настройки до обработки результатов и составления отчетов
  • Встроенная база данных каталожных номеров упрощает поиск и заказ колонок, расходных материалов и запчастей
  • Режим Sleep/Wake позволяет экономить электроэнергию и другие ресурсы
  • Система FastVent обеспечивает быстрое охлаждение масс-анализатора при оптимальном расходе газа-носителя
Источники ионизации масс-селективного детектора Agilent 5977B
Высокоэффективный источник ионизации (HES) детектора Agilent 5977B

Высокоэффективный источник ионизации (HES) детектора Agilent 5977B

Чувствительность масс-детектора определяется количеством регистрируемых ионов. Использование более эффективных источников ионизации электронным ударом (EI) позволяет получить максимальное количество ионов и перенести их в квадрупольный анализатор. Благодаря инновационному HES источнику, теперь максимальная чувствительность может быть достигнута и на моноквадрупольных ГХ-МС системах.

Масс-селективный детектор Agilent 5977B с источником ионизации HES, обеспечивает максимальную производительность и позволяет детектировать менее 1,5 фг октафторнафталина (IDL). Дополнительно, использование HES источника позволяет уменьшить объем пробы, что позволит сократить время на пробоподготовку и обслуживание пробора.

Автоматический самоочищающийся источник ионизации Agilent JetClean

Автоматический самоочищающийся источник ионизации Agilent JetClean

Технология Agilent JetClean предохраняет квадрупольные и трехквадрупольные МС-детекторы от остатков матрицы, накапливающихся на компонентах источника ионизации и ухудшающих производительность оборудования.

Патентованный источник Agilent JetClean сокращает или устраняет необходимость ручной чистки источника ионизации, благодаря автоматическому циклу самоочистки с использованием тщательно регулируемого потока водорода, что позволяет сократить расходы на сервисное и регламентное обслуживание.

Инертный источник ионизации детектора Agilent 5977B

Инертный источник ионизации детектора Agilent 5977B

В качестве бюджетной альтернативы высокоэффективному ИИ HES, детекторы Agilent 5977B могут комплектоваться инертным источником InertPlus Extractor или источником из нержавеющей стали (SS).

Масс-детекторы с Extractor и SS источниками уступают в чувствительности детекторам с HES, но при этом, сохраняют все остальные преимущества масс-анализатора.

Детекторы с источником InertPlus Extractor могут быть доукомплектованы источником химической ионизации (PCI/NPI).

Технические характеристики масс-селективного детектора Agilent 5977B



5977B HES

5977B InertPlus Extractor

5977B SS

Предел детектирования (IDL) при электронной ионизации

1,5 фг и менее*

10 фг и менее*

24 фг и менее*

Режим ионизации

Стандартный — EI

Стандартный — EI, дополнительный — CI

Стандартный — EI

Вакуумная система

турбомолекулярный насос

турбомолекулярный насос

диффузионный или турбомолекулярный насос

Скорость сканирования

до 20 000 а.е.м./сек

до 12 500 а.е.м./сек

Диапазон масс

1,6–1050 m/z

Стабильность оси масс

<±0,10 а.е.м. на протяжении 48 часов

Режим работы

SIM, Scan, SIM/Scan

Температурный диапазон нагрева источника ионизации

150-350 °C

Очистка источника ионизации

Автоматическая система самоочистки JetClean (опциально)

Температурный диапазон нагрева квадруполя

106-200 °C

Программное обеспечение

MassHunter или ChemStation

Спектральные библиотеки и базы данных

NIST, Wiley/NIST, Maurer-Pfleger-Weber Drug, RTL базы данных

*Данные статистической обработки 8 последовательных вколов 1 мкл раствора октафторнафталина (10 фг/мкл для HES и 100 фг/мкл для InertPlus Extractor и SS) автосамплером в режиме без деления потока.



Для эксплуатации ГХ-МС системы необходимо наличие лабораторных газов.

Масс-селективный детектор Agilent 5977B совместим с газовыми хроматографами моделей Agilent 7820A, 7890B и Intuvo 9000. Наиболее подходящими ГХ системами являются Agilent 7890B и Intuvo 9000.

Рекомендации к ГХ системе Agilent 7890B:

  • Инертный испаритель с делением/без деления потока (S/Sl) или мультирежимный испаритель (MMI)
  • Автосамплер модели 7693A на 16 или модели 7650A на 50 виал
  • Лоток на 150 виал для автосамплера 7693A
Решения на базе Agilent 5977B

Agilent предлагает готовые решения на базе ГХ-МС анализаторов настроенных и протестированных для максимально чувствительного анализа продуктов питания, объектов окружающей среды, нефтехимии и проб для токсикологической экспертизы.

Анализаторы Agilent – это комплексные решения, сочетающие в себе газовый хроматограф Agilent 7890B и квадрупольный масс-детектор Agilent 5977B со всеми необходимыми принадлежностями, включая: ПО MassHunter, CFT, базы данных целевых соединений, готовые ГХ-МС методы, колонки, реагенты, аксессуары и наборы для пробоподготовки.

Каждый ГХ-МС анализатор поставляется полностью готовым к эксплуатации, сконфигурированным под нужную задачу и протестированным на заводе перед отправкой. Использование готовых решений на базе ГХ-МС анализаторов Agilent позволит избежать затрат на разработку и валидацию методик, оптимизацию процедуры пробоподготовки и создание необходимых форм отчетов удовлетворяющих требованиям и предписаниям контролирующих организаций.

Анализаторы Agilent на базе ГХ-МС:

ГХ-МС анализатор для DRS скрининга пестицидов

ГХ-МС анализатор для DRS скрининга малолетучих соединений

ГХ-МС анализатор для скрининга загрязняющих воду веществ

3 в 1 ГХ-МС анализатор для DRS скрининга летучих, малолетучих соединений и пестицидов

Усовершенствованный ГХ-МС анализатор полициклических ароматических соединений

Токсикологический ГХ-МС анализатор для DRS скрининга наркотических веществ

ГХ-МС анализатор арсина и фосфина

ГХ-МС анализатор остаточных растворителей по USP 467

ГХ-МС анализатор сложных метиловых эфиров жирных кислот (FAME) в реактивном топливе

ГХ-МС анализатор алкоголя в крови
