МСД Agilent 7010B
Вам понадобится

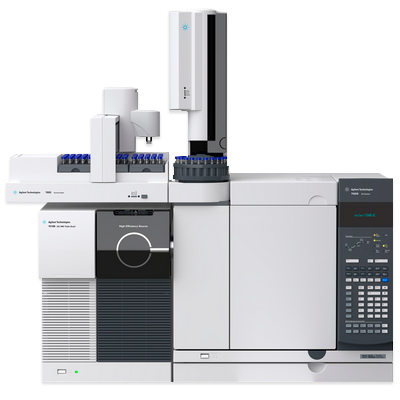

Тандемный масс-селективный детектор Agilent 7010B

Масс-селективные детекторы Agilent 7010B и 7000D разработаны для чувствительного анализа продуктов питания, объектов окружающей среды, проб для токсикологической экспертизы, тестирования различных материалов и других задач.

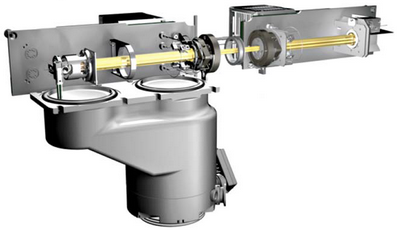

Главной составляющей детектора Agilent 7010B является модульный масс-анализатор, включающий в себя уникальные разработки Agilent: универсальный ионный источник, проверенный временем кварцевый квадруполь, усовершенствованный дизайн ячейки столкновений и новый трехмерный детектор ионов с высоким пределом детектирования.

Композитно-позолоченное покрытие квадруполя и возможность его нагрева до 200 °С позволяют проводить анализ проб с высоким содержанием матрицы и продлить срок эксплуатации прибора без необходимости сервисного обслуживания. Детектор 7010B обеспечивает высокое разрешение пиков, сверхнизкие шумы и чувствительность на уровне аттограмм, позволяя определять следовые количества целевых веществ в сложных матрицах.

Использование масс-детектора с тройным квадруполем позволяет не только разделить пики по массе на первом квадруполе, но и провести диссоциацию ионов в ячейке столкновений с последующим разделением полученных ионов-фрагментов по массам на втором квадруполе.

Данный метод обеспечивает максимальную селективность, необходимую в тех случаях, когда анализируемое соединение и матрица дают на первом этапе ион с одинаковым соотношением m/z.

Максимальная производительность детектора достигается благодаря уникальной унифицированной платформе MassHunter, позволяющей оптимизировать ГХ-МС и ГХ-МСМС методы и повысить эффективность рабочего процесса.

Общие характеристики и преимущества масс-селективного детектора Agilent 7010B
  • Все узлы и детали детектора, контактирующие с пробой, выполнены из инертных материалов, обеспечивая высокую чувствительность, точность и воспроизводимость.
  • Использование источников ионизации с технологией JetClean позволяет проводить самоочистку источника с помощью водорода, что существенно снижает затраты на сервисное обслуживание.
  • Скорость сканирования — до 20 000 а.е.м./сек и скорость в режиме MRM — до 800 MRM-переходов в сек обеспечивают качественные спектры даже для самых узких хроматографических пиков и быстрой хроматографии.
  • Трехосевой электронный умножитель с динодом высокой энергии (HED-EM), ирисовой диафрагмой и переменным напряжением на входе в умножитель создают оптимальный режим для поступления ионов в детектор.
  • Линейный гексаполь ячейки столкновений обеспечивает ускорение ионов до 60 эВ.
Источники ионизации для масс-селективных детекторов Agilent 7010B и 7000D
Источник ионизации детектора Agilent 7010B и 7000D

Источник ионизации детектора Agilent 7010B и 7000D

Масс-селективные детекторы Agilent 7010B оснащены высокоэффективным источником ионизации (HES), обеспечивающим максимальную производительность и позволяющим детектировать менее 0,5 фг октафторнафталина.

Для рутинного анализа используются детекторы Agilent 7000D с чувствительностью до 4 фг октафторнафталина и менее.

Обе модели могут быть оснащены источником химической ионизации (PCI/NCI).

Автоматический самоочищающийся источник ионизации Agilent JetClean

Автоматический самоочищающийся источник ионизации Agilent JetClean

Технология Agilent JetClean предохраняет квадрупольные и трехквадрупольные МС-детекторы от остатков матрицы, накапливающихся на компонентах источника ионизации и ухудшающих производительность оборудования.

Патентованный источник Agilent JetClean сокращает или устраняет необходимость ручной чистки источника ионизации, благодаря автоматическому циклу самоочистки с использованием тщательно регулируемого потока водорода, что позволяет сократить расходы на сервисное и регламентное обслуживание.

Технические характеристики тандемных масс-селективных детекторов Agilent 7010B и 7000D



7010B

7000D

Предел детектирования (IDL) при электронной ионизации

0,5 фг и менее*

4 фг и менее*

Режим ионизации

Стандартный — EI, дополнительный — CI

Температурный диапазон нагрева источника ионизации

150-350 °C

Очистка источника ионизации

Автоматическая система самоочистки JetClean (опциально)

Энергия электронов

10-300 эВ

Температурный диапазон нагрева квадруполя

106-200 °C

Стабильность оси масс

<±0,10 а.е.м. на протяжении 24 часов

Диапазон масс

10–1050 m/z

Скорость сканирования

До 20 000 а.е.м./сек

Скорость MRM-переходов

800 переходов/сек

Энергия соударений

до 60 эВ

*Данные статистической обработки 8 последовательных вколов 1 мкл раствора октафторнафталина (2 фг/мкл) автосамплером в режиме без деления потока по МСМС переходу m/z 272->222, время задержки — 100 мс



Для эксплуатации ГХ-МС системы необходимо наличие лабораторных газов. Минимальная чистота газа N2 для ячейки столкновений — 99.999% (SFC grade).

Новые возможности тандемных масс-детекторов Agilent 7010B и 7000D

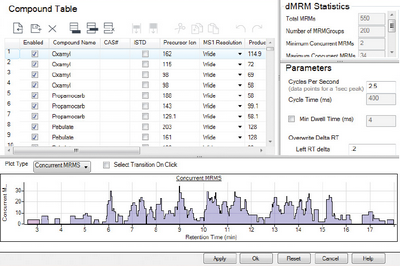

Режим dMRM

Режим dMRM

Динамический режим мониторинга множественных реакций (dMRM) — инструмент для задания параметров МС-анализа в методиках ГХ-МСМС. Режим dMRM упрощает процедуру настройки параметров и позволяет проанализировать большее количество целевых веществ за один цикл.

  • Повышение производительности путем преобразования методик на основе временных сегментов в методики dMRM
  • Использование коммерческой MRM базы данных пестицидов и экотоксикантов или создание  собственной базы
  • Увеличение скорости сканирования благодаря совмещенному режиму scan/MRM для анализа нецелевых ионов
Полная совместимость с квадрупольными методами

Полная совместимость с квадрупольными методами

Методы, созданные для квадрупольных масс-детекторов Agilent 597X полностью совместимы с трехквадрупольными детекторами Agilent 7010B и 7000D. Достаточно просто загрузить методику квадрупольной системы и запустить анализ без необходимости дополнительной ручной настройки. Квадрупольные SIM, Scan и SIM/Scan методы автоматически конвертируются в трехквадрупольный формат без потери производительности.

Наиболее подходящей ГХ системой для масс-селективных детекторов Agilent 7010B и 7000D является Agilent 7890B.

Рекомендации к ГХ системе Agilent 7890B:

  • Инертный испаритель с делением/без деления потока (S/Sl) или мультирежимный испаритель (MMI)
  • Автосамплер модели 7693A на 16 или модели 7650A на 50 виал
  • Лоток на 150 виал для автосамплера 7693A
Решения на базе Agilent 7010B и 7000D

Agilent предлагает готовые решения на базе ГХ-МСМС анализаторов для максимально чувствительного анализа загрязнителей окружающий среды, пестицидов, диоксинов и ПАУ.

Анализаторы комплектуются ГХ-системами Agilent 7890B и тандемными масс-детекторами Agilent 7010B или 7000D со всеми необходимыми принадлежностями, включая: ПО MassHunter, MRM базы данных, готовые МСМС-методы, ГХ колонки, реагенты, аксессуары, наборы для пробоподготовки и др.

После сборки, ГХ-МСМС анализаторы проходят полную настройку и тестирование на заводах Agilent и готовы к работе сразу «из коробки». Использование готовых решений на базе ГХ-МСМС анализаторов позволит избежать затрат на разработку и валидацию методик, оптимизацию процедуры пробоподготовки и подготовку необходимых форм отчетов удовлетворяющих требованиям и предписаниям контролирующих организаций, так как все это уже включено в состав анализатора.

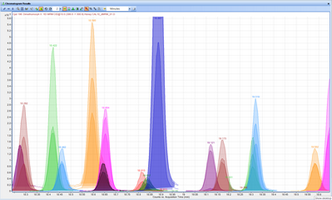

Анализатор 4-го поколения на базе ГХ-МСМС для анализа пестицидов и экотоксикантов (P&EP 4.0)

Анализатор 4-го поколения на базе ГХ-МСМС для анализа пестицидов и экотоксикантов (P&EP 4.0)

Анализатор P&EP 4.0 сконфигурирован для наиболее чувствительного анализа пестицидов в продуктах питания и объектах окружающей среды.

В состав анализатора включены ТФЭ наборы для пробоподготовки, готовые методы для анализа пестицидов, расходные материалы, аксессуары и расширенная MRM библиотека, совместимая с функционалом dMRM. Библиотека содержит данные более 1100 веществ и более 7500 MRM-переходов оптимизированных по матрице. Мультирежимный испаритель и технология капиллярных потоков (CFT) ГХ системы 7890B позволяют оптимизировать объемы ввода пробы и уменьшить время анализа.

Анализатор диоксинов

Анализатор диоксинов

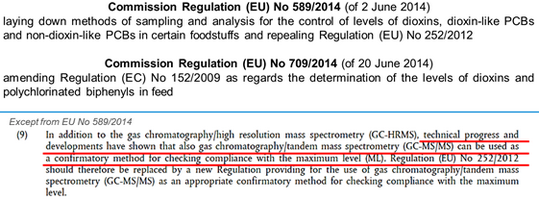

ГХ-МСМС анализатор диоксинов и диоксиноподобных ПХБ в пищевой продукции и кормах в соответствии с требованиями Евросоюза EU 589/2014 и EU 709/2014.

До 2014 года масс спектрометрия высокого разрешения (HR MS) была единственным  подтверждающим методом анализа диоксинов и диоксиноподобных ПХБ. Однако в 2014 г. чувствительность ГХ-МСМС детектора Agilent 7010 достигла минимальных необходимых требований подтверждения диоксинов в пищевых продуктах и кормах, что позволило Евросоюзу утвердить этот метод анализа в качестве бюджетной альтернативы методу HR MS. Разработка, оптимизация и валидация метода, а также подготовка расчетов и отчетов, проводилась Agilent совместно с Европейской референсной лабораторией изучения диоксинов. В состав ГХ-МСМС анализатора диоксинов входят все необходимые расходные материалы, аксессуары, RTL и MRM базы данных. Для автоматизации пробоподготовки и экстракции диоксинов Agilent предлагает использовать систему — LCTech Dioxin System.

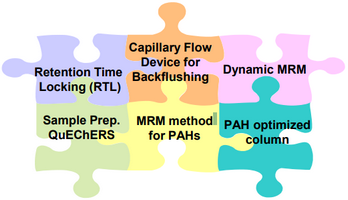

ГХ-МСМС анализатор ПАУ

ГХ-МСМС анализатор ПАУ

Готовое решение для чувствительного анализа полициклических ароматических углеводородов (ПАУ) на базе трехквадрупольного ГХ-МСМС анализатора Agilent.

Специализированный анализатор ПАУ полностью отвечает требованиям большинства лабораторий, выполняющих анализа ПАУ в сложных матрицах. Высокая селективность и чувствительность позволяют избежать ложноположительных результатов, упрощают анализ данных и повышают производительность. Оптимизированная конфигурация ПАУ анализатора показывает единообразие отклика внутреннего стандарта, снижение размытия хвостов пиков, высокую линейность и чувствительность.
