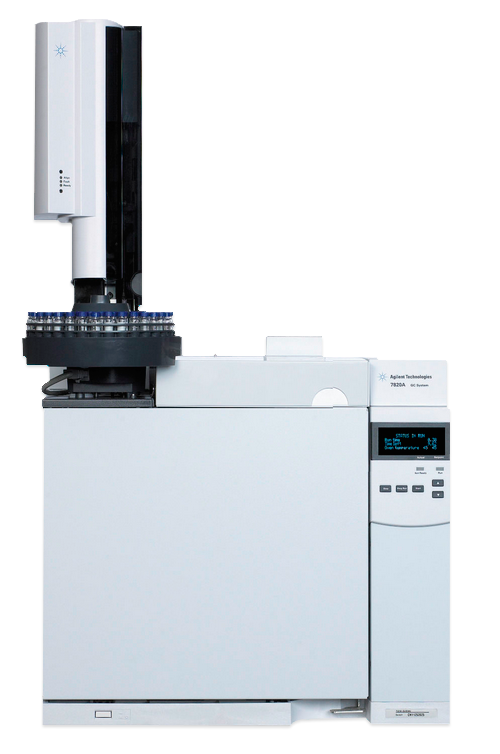

ГХ система Agilent 7820A

Agilent 7820A — бюджетная двухканальная ГХ система с широким выбором испарителей и детекторов для проведения рутинных анализов в небольших лабораториях

Модель 7820A создана на основе флагманской модели 7890, но имеет ряд незначительных ограничений и более доступна по цене. Хроматограф поддерживает установку до 2 испарителей и детекторов, включая масс-селективный детектор Agilent 5977B.

Система Agilent 7820A сочетает в себе надежность, оптимальные рабочие характеристики, удобство в эксплуатации и качество, присущее всей продукции Agilent. Гибкость в выборе конфигурации позволяет заменить проверенные временем системы электронного управления пневматикой (EPC) на системы электронной регулировки давления (EPR) в качестве экономичной альтернативы сохраняя отличные характеристики точности и воспроизводимости анализа.

Интуитивное ПО позволяет быстро освоить прибор даже операторам с минимальным уровнем подготовки. ГХ система 7820A удобна в обслуживании и не требует больших затрат при проведении сервисных работ благодаря продуманному дизайну конструкции и встроенным средствам самодиагностики.

Преимущества ГХ системы Agilent 7820A

Электронный контроль давления (EPC) обеспечивает точность регулировки давления до 0,01 psi
Электронная регулировка давления (EPR) в качестве бюджетной альтернативы традиционным системам EPC
Технология фиксации времен удерживания (RTL) позволяет воспроизводить времена удерживания между системами Agilent независимо от испарителя, детектора или оператора
Бюджетное решение для рутинных ГХ-МС задач при подключении квадрупольного МСД 5977B
ДТП с одним филаментом не требует подключения дополнительных газов или ручной регулировки потенциометра, гарантируя стабильность базовой линии без дрейфа сигнала
ПИД с автоматическим переключением диапазонов измерений позволяет детектировать аналиты в диапазоне от частей на миллиард (ppb) до тысячной доли за один анализ
Система заблаговременного оповещения о необходимости проведения профилактического обслуживания
Режим сна для сокращения энергопотребления и расхода газа

Устройство ввода пробы для ГХ Agilent 7820A

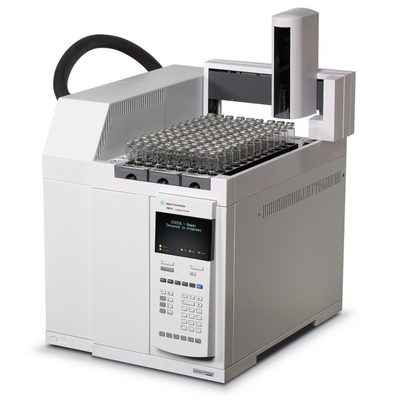

Одним из ключевых факторов обеспечивающих получение надежных хроматографических данных является точное дозирование образца. Для максимально точного дозирования жидкой пробы используется автосамплер, для дозирования равновесной паровой фазы — парофазный пробоотборник.

При оснащении ГХ системы устройством автоматического ввода пробы следует обратить особое внимание на вместимость автосамплера. Среди дополнительных особенностей автосамплера можно отметить: термостатирование образцов во время анализа, сканер штрих-кодов образцов, ввод больших объемов пробы и др.

Параметры ГХ системы Agilent 7820A позволяют установить только один автосамплер на 16 или 50 виал. Для повышения производительности к автосамплеру 7693A на 16 виал может быть добавлен лоток на 150 виал. Система термостатирования проб и сканер штрих кодов лотка автосамплера не поддерживаются на ГХ Agilent 7820A.

Стандартный автосамплер Agilent 7693A на 16 виал

Карусель на 16 виал; возможность программирования глубины опускания иглы; программируемая скорость промывки, отбора и ввода образца; диапазон вводимых проб от 10 нл до 250 мкл; множественный ввод проб — до 99; автоматическое разведение, добавление внутренних стандартов, смешение и добавление растворителя; возможность установки лотка на 150 виал.

Лоток для автосамплера Agilent 7693A на 150 виал

3 сменных подставки на 50 виал; захватный механизм перемещения виал; возможность термостатирования виал в температурном диапазоне от 5 до 60 °C; подключение сканера штрих-кодов.

Автосамплер Agilent 7650A на 50 виал

Карусель на 50 виал; возможность программирования глубины опускания иглы; программируемая скорость промывки, отбора и ввода образца; диапазон вводимых проб от 10 нл до 250 мкл; множественный ввод проб — до 99; автоматическое разведение, добавление внутренних стандартов, смешение и добавление растворителя.

Испарители для ГХ Agilent 7820A

Испаритель является одним из главных компонентов ГХ системы. В испарителе проба переходит из жидкого состояния в газообразное с последующим поступлением в ГХ колонку. Выбор испарителя зависит от используемого метода и ГХ колонки. Для насадочных колонок используют испарители для насадочных колонок, тогда как, для капиллярных — испарители для капиллярных колонок.

Вместо стандартных испарителей PPIP и S/Sl с электронным контролем давления (EPC) на ГХ Agilent 7820A могут быть установлены более доступные по цене испарители PPIP и S/Sl с электронной регулировкой давления (EPR). Однако при использовании EPR испарителей часть настроек по регулировке давления придется вводить вручную на панели ГХ. Использовать EPR испарители возможно только совместно с EPR детекторами ПИД и ДТП.

PPIP — испаритель с делением и без деления потока для насадочных колонок		Режим работы — прямой ввод в насадочную ГХ колонку; электронный контроль давления (EPC) или электронная регулировка давления (EPR); максимальная температура — 400 °C; система обдувки прокладки; диапазон скоростей потока от 0 до 100 мл/мин; адаптирован для 1/4, 1/8 и 0,53 мм ГХ колонок.
S/Sl — испаритель с делением и без деления потока для капиллярных колонок		Режим работы — с делением и без деления потока; электронный контроль давления (EPC) или электронная регулировка давления (EPR); максимальная температура — 400 °C; система обдувки прокладки; максимальное деление потока — 250:1; диапазон скоростей потока от 0 до 200 мл/мин для N₂ и от 0 до 500 мл/мин для H₂ или He; диапазон давления от 0 до 100 psi.
PCOC — испаритель с программируемой температурой с возможностью прямого ввода в колонку		Режим работы — прямой ввод в охлажденную капиллярную ГХ колонку; электронный контроль давления; трехступенчатый нагрев до 400 °C; система обдувки прокладки; диапазон давления от 0 до 100 psi.

Детекторы для ГХ Agilent 7820A

Выбор детектора зависит от задачи. Модель Agilent 7820A может быть укомплектована детекторами ПИД, ДТП, микро-ЭЗД, АФД, ПФД и масс-селективным. Максимальное количество устанавливаемых детекторов — 2.

Вместо стандартных детекторов ПИД и ДТП с электронным контролем давления (EPC) на ГХ Agilent 7820A могут быть установлены более доступные по цене детекторы ПИД и ДТП с электронной регулировкой давления (EPR). Однако при использовании детекторов с EPR, часть настроек по регулировке давления придется вводить вручную на панели ГХ. Использование EPR детекторов ПИД и ДТП возможно только с EPR испарителями PPIP и S/Sl.

Все детекторы для Agilent 7820A обладают высокой чувствительностью и селективностью необходимой для выполнения сложных аналитических задач.

Пламенно-ионизационный детектор (ПИД)		Детектор для определения большинства органических соединений. Линейный динамический диапазон — 10⁷; электронный контроль давления (EPC) или электронная регулировка давления (EPR); максимальная температура — 425 °C; автоматическое зажигание пламени; автоматическая регистрация прекращения горения и отключение детекторных газов; частота регистрации сигнала — 100 Гц; минимальный уровень обнаружения по тридекану — 3 пкг углерода/сек; предназначен для капиллярных и насадочных колонок.
Детектор по теплопроводности (ДТП)		Универсальный детектор для определения большинства соединений. Линейный динамический диапазон — 10⁵(±10); электронный контроль давления (EPC) или электронная регулировка давления (EPR); максимальная температура — 400 °C; минимальный уровень обнаружения по пропану — 800 пг/мл; уникальный дизайн поточного переключения для быстрой стабилизации после включения.
Микро-электронно-захватный детектор (микро-ЭЗД)		Высокочувствительный детектор для определения электрофильных соединений, таких как, ХОС. Линейный динамический диапазон по линдану — 10⁴; система продувки анода для защиты от загрязнения; электронный регулятор давления; максимальная температура — 400 °C; частота регистрации сигнала — 50 Гц; радиоактивный источник — источник β-излучения 15 мКи ⁶³Ni; минимальный уровень обнаружения по линдану — 0,02 пг/мл.
Азотно-фосфорный детектор (АФД)		Детектор для обнаружения азото- или фосфоросодержащих соединений. Динамический диапазон — 10⁴ для азота и фосфора для смеси азобензол/малатион; электронный контроль давления; максимальная температура — 400 °C; частота регистрации сигнала — 100 Гц; минимальный уровень обнаружения — 0,4 пкг азота/сек, 0,2 пкг фосфора/сек для смеси азобензол/малатион; селективность — 25000:1 г азота/г углерода, 75000:1 г фосфора/г углерода для смеси азобензол/малатион; предназначен для насадочных и капиллярных колонок.
Пламенно-фотометрический детекторы (ПФД и ПФД+)		Высокочувствительный детектор для серо- и фосфоросодержащих соединений. Линейный динамический диапазон — 10⁴ для фосфора и 10³ для серы; электронный контроль давления; максимальная температура ПФД — 250 °C, ПФД+ — 375 °C; частота регистрации сигнала — 200 Гц; минимальный уровень обнаружения для ПФД — 200 пг фосфора/сек, 6 пкг серы/сек; минимальный уровень обнаружения для ПФД+ — 120 пг фосфора/сек, 4,5 пкг серы/сек; два варианта исполнения: одноволновой (ПФД) и двухволновой (ПФД+).
