ГХ Хроматэк-Кристалл 5000

Кристалл 5000

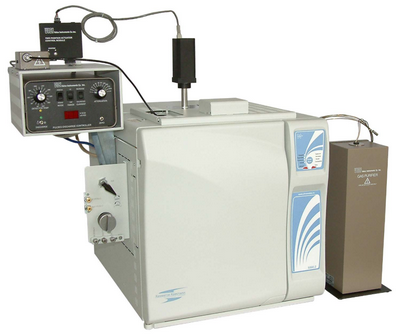

ГХ «Кристалл 5000» — современный газовый хроматограф отечественного производства для аналитических задач любой сложности. Универсальный прибор с широким выбором детекторов, пробоотборников и возможностью подключения МСД.

Хроматэк является лидером среди российских производителей лабораторных хроматографов, качество которых не уступает их зарубежным аналогам.

Газовый хроматограф «Хроматэк-Кристалл 5000» имеет два варианта исполнения: со встроенной клавиатурой и четырехстрочным дисплеем (исполнение 1) и с возможностью подключения внешней клавиатуры (исполнение 2).

Хроматограф обладает широкими аналитическими возможностями и высокой чувствительностью, полностью автоматизирован и подходит как для проведения рутинных анализов, так и для реализации сложных методик, требующих применения специальных материалов и технических решений.

Приборы комплектуются под задачу клиента, испытываются и тестируются в лаборатории в соответствии с требованиями методик анализа. Детекторы, испарители, краны и другие компоненты прибора размещаются согласно поузловому принципу, что делает эксплуатацию, обслуживание и модернизацию прибора простой и удобной.

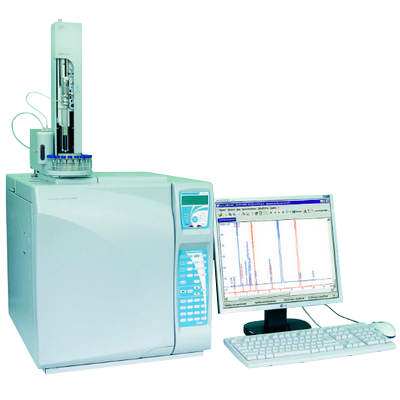

Управление прибором и обработка данных осуществляется с помощью «Хроматэк Аналитик» — современной программной платформы для газовой хроматографии и масс-спектрометрии. ПО позволяет обрабатывать хроматограммы, выполнять расчеты и создавать отчеты для качественного и количественного анализа.

Преимущества газового хроматографа "Хроматэк-Кристалл 5000"
  • Свободный доступ к узлам при техническом обслуживании, простой монтаж/демонтаж детекторов и испарителей
  • Большой выбор детекторов: ДТП, ПИД, ЭЗД, ФИД, ТИД, ПФД, МСД, ДТХ, ПРД, ГИД, ППФД и ХЛД
  • Установка до 4 детекторов на один ГХ
  • Установка до 3 испарителей (насадочный, капиллярный, программируемый) на один ГХ
  • Установка до 6 газовых кранов на один ГХ
  • Электронные регуляторы расхода и давления
  • Дозаторы для ввода жидкой пробы и паровой фазы
  • Большинство компонентов хроматографа совместимы с ГХ «Кристалл 2000М»
  • Система захолаживания термостата колонок
  • Валидация IQ/OQ/PQ оборудования и ПО в соответствии с требованиями GLP/GMP
  • Универсальное и эффективное ПО «Хроматэк-Аналитик» для управления прибором и обработки данных
  • Специализированные программы расчета по отраслевым стандартам: газ, сжиженный газ, дистилляция, DHA, Gasoline, Энергетик
Устройство ввода пробы для "Хроматэк-Кристалл 5000"

Хроматэк предлагает большой выбор устройств ввода пробы от жидкостных дозаторов до термодесорберов. Пользователь сможет подобрать наиболее подходящее устройство ввода пробы исходя из требований к пробопотоку и бюджета лаборатории.

Помимо цены и производительности важно рассмотреть и другие параметры, которые позволят подобрать оптимальное устройство ввода под вашу задачу. Среди этих параметров можно отметить ввод пробы в один или несколько испарителей, доступность испарителей при установленном дозаторе, поддержание температуры проб и т.д.

Дозатор ДАЖ-2М (автосамплер)

Дозатор ДАЖ-2М (автосамплер)

Одноканальный простой дозатор для автоматического отбора и ввода жидкой пробы; управление с хроматографа или с ПО; шприцы объемом 0,5-250 мкл; ввод пробы объемом 0,01-250 мкл; вместимость дозатора – 22 виалы на 2 мл (из них 4 промывочные); различные режимы ввода пробы.

Дозатор ДАЖ-2М (3D)

Дозатор ДАЖ-2М (3D)

Высокопроизводительный автоматический дозатор с лотком на 150 виал; автоматический отбор и ввод жидкой пробы; программные функции промывки и ввода пробы; опция нагрева/охлаждения лотка; повторный ввод с назначенной задержкой во второй канал; ввод пробы в 1,2 или 3 испарителя; испарители свободны для ручного ввода пробы; шприцы объемом 0,5-250 мкл, ввод пробы объемом 0,01-250 мкл; возможность добавления внутреннего стандарта; управление с ПО Хроматэк-Аналитик.

Термодесорбер ТДС-1 (двухстадийный)

Термодесорбер ТДС-1 (двухстадийный)

Автоматический двухстадийный термодесорбер ТДС-1 с ловушкой на элементах Пельтье для фокусирования пробы позволяет автоматически анализировать до 50 сорбционных трубок; прямой ввод в испаритель; простое подключение к ГХ; высокая скорость нагрева (до 2000 °C/мин); обеспечивает мгновенную десорбцию компонентов; кондиционирование трубки отдельным газом во время анализа; инертные газовые линии и обогреваемый путь пробы.

Устройство ввода паровой фазы для «Хроматэк-Кристалл 5000»

Для анализа летучих компонентов Хроматэк предлагает несколько устройств ввода паровой фазы.

Дозатор равновесного пара (ДРП)

Дозатор равновесного пара (ДРП)

Дозатор равновесного пара для отбора и ввода пробы по принципу «клапан и петля»; вместимость дозатора – 6 виал с пробой (объем виал 15-20 мл); таймер автоматически контролирует время термостатирования виалы; высокая воспроизводимость результатов анализа; термостат на водяной бане или контактный металлический термостат.

Дозатор ДАЖ-2М (3D парофазный)

Дозатор ДАЖ-2М (3D парофазный)

Высокопроизводительный парофазный дозатор для статического парофазного анализа с возможностью жидкостного ввода и твердофазной микроэкстракции (SPME); автоматизированный парофазный ввод пробы; вместимость лотка в парофазном режиме – 30 виал (10 и 20 мл); опции жидкостного ввода и твердофазной микроэкстрации SPME; вместимость лотка в жидкостном режиме – 60 виал (2 мл) с пробой; лотки с виалами изолированы от влияния нагреваемых зон хроматографа; независимые термостаты шприца и виал; испарители ГХ остаются свободными для ручного ввода пробы; датчики отсутствия виалы и определения некорректной позиции виалы; встряхивание виал в термостате; автоматический контроль времени термостатирования.

Дозатор ДРП-4 шприцевой

Дозатор ДРП-4 шприцевой

Шприцевой парофазный дозатор для анализа летучих и полулетучих компонентов; ручной ввод пробы термостатируемым газоплотным шприцем; термостат с программно-управляемым шейкером и таймером; вместимость дозатора – 4 виалы (10 и 20 мл); не требуется непосредственного присоединения к ГХ; бюджетное решение для небольших лабораторий.

Испарители для ГХ «Хроматэк-Кристалл 5000»

Одним из главных компонентов ГХ системы является испаритель. В испарителе проба переходит из жидкого состояния в газообразное с последующим поступлением в ГХ колонку. Выбор испарителя зависит от используемого метода и ГХ колонки.

Под насадочные и капиллярные испарители используются соответствующие колонки. Однако существуют комбинированные испарители, поддерживающие оба типа колонок. Дополнительным преимуществом испарителя является возможность программирования температуры, такими возможностями обладают программируемые испарители Хроматэк.

Испаритель насадочный 7.2



Испаритель для работы с насадочными колонками.

Режим работы — ввод в колонку через лайнер, прямой ввод в насадочную колонку; электронное управление потоками; максимальная температура — 450 °C; возможность адаптации под капиллярные колонки; в комплекте ЗИП: лайнер, микрошприц (10мкл), мембраны (25шт/уп), уплотнительные кольца лайнера, инструменты для обслуживания, гайки и муфты для подключения колонок.

Испаритель капиллярный 7.2



Испаритель для работы с капиллярными колонками.

Режим работы — с делением и без деления потока; электронное управление потоками; максимальная температура — 450 °C; максимальное деление потока — 12500:1; диапазон скоростей потока от 0 до 1250 мл/мин; положительное и отрицательное программирование скорости, потока, давления газа-носителя на входе в ГХ колонку; ввод пробы при повышенном давлении (pulsed injection); режим экономии газа-носителя; автоматический контроль герметичности; возможность адаптации под насадочные колонки; в комплекте ЗИП: лайнер, микрошприц (10мкл), мембраны (25шт/уп), уплотнительные кольца лайнера, инструменты для обслуживания, гайки и муфты для подключения колонок.

Испаритель программируемый 8.1



Испаритель для работы с капиллярными колонками 0,05-0,53 и с возможностью использования различных режимов ввода пробы.

Режим работы — с делением и без деления потока с возможностью прямого ввода (on-column) и ввода большого объема пробы; скорость программирования температуры до 500 °C/мин; скорость охлаждения  с 350 до 40 °C — до 7 минут; максимальная температура — 450 °C; электронное управление потоками; максимальное деление потока — 12500:1; диапазон скоростей потока от 0 до 1250 мл/мин; положительное и отрицательное программирование скорости, потока, давления газа-носителя на входе в ГХ колонку; ввод пробы при повышенном давлении (pulsed injection); режим экономии газа-носителя; автоматический контроль герметичности; быстрая замена лайнера; опции охлаждения углекислотой и жидким азотом; в комплекте ЗИП: лайнер, микрошприц (10мкл), мембраны (25шт/уп), уплотнительные кольца лайнера, инструменты для обслуживания, гайки и муфты для подключения колонок.

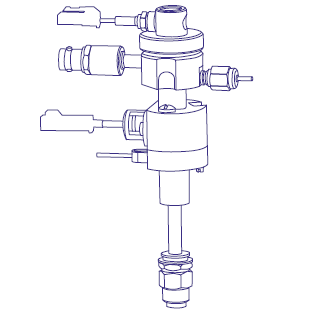

Детекторы для ГХ «Хроматэк-Кристалл 5000»

Выбор детектора зависит от задачи. Газовый хроматограф «Хроматэк-Кристалл 5000» поддерживает одновременную установку до 4 детекторов. Все детекторы обладают высокой чувствительностью и селективностью необходимой для выполнения сложных аналитических задач.

Пламенно-ионизационный детектор (ПИД)

Универсальный детектор с высокой чувствительностью для анализа широкого класса органических соединений. Высокая чувствительность и простота в работе и обслуживании. Легко трансформируется в детектор ТИД путем замены горелки. В сочетании с метанатором позволяет анализировать оксиды углерода на уровне ppm. Предел детектирования — 1,1x10-12 гС/c

Детектор по теплопроводности (ДТП, катарометр и микро-ДТП)

Универсальный высокочувствительный детектор, доступный в различных модификациях, отличающихся по типу спиралей, диаметру трубопроводов и объему камеры. Два чувствительных элемента, автоматическая защита элементов от перегорания, импульсное питание измерительного моста. Предлагается несколько модификации детектора, которые оптимально подходят для решения разнообразных задач:

1. Детектор ДТП (спирали W/Re) – для общего применения;

2. Детектор ДТП (коррозионно-стойкие спирали) — для анализа в среде кислорода и в присутствии других окислителей (например, аминов);

3. Детектор ДТП (диффузионного типа) — для анализа высококипящих веществ (Т.кип. выше 300 °С);

4. Детектор ДТП/микро-ДТП (повышенной чувствительности) — для анализа низких концентраций компонентов от 1 ppm;

5. Детектор микро-ДТП — для работы с капиллярными колонками внутреннего диаметра 0,15 – 0,53 мм;

Пределы детектирования: модели 1, 2, 3 — 2x10-9 г/мл по гептану или пропану; модель 4 — 0,4x10-9 г/мл по гептану или пропану, 0,1x10-9 г/мл по водороду; модель 5 — 1x10-9 г/мл по гептану или пропану, 0,8x10-9 г/мл по водороду.

Электронно-захватный детектор (ЭЗД или микро-ЭЗД)

Высокочувствительный детектор селективный к галогенорганическим соединениям. Несложное извлечение электрода для очистки, две модификации детекторов:

1. Детектор ЭЗД (стандартное исполнение) — для насадочных и капиллярных колонок;

2. Детектор микро-ЭЗД — для капиллярных колонок. Детектор отличается меньшим размером камеры и повышенной чувствительностью.

Пределы обнаружения: ЭЗД — 1,7x10-14 г/c; микро-ЭЗД — 3,9x10-15 г/c.

Термоионный детектор (ТИД)

Детектор селективный к фосфор- и азотсодержащим веществам с высокой устойчивостью к окислению при работе с хлорорганическими растворителями. Предел обнаружения по фосфору — 1,5x10-14 гP/c.

Пламенно-фотометрический детектор (ПФД)

Селективный детектор для фосфор- и серосодержащих веществ, доступна модификация с ПИ-датчиком. Благодаря инертным узлам отсутствует контакт пробы с металлическими поверхностями, что предотвращает сорбцию лабильных компонентов пробы.

Предел обнаружения по фосфору — 1,0x10-13 гP/c; уникальный предел обнаружения — 20 ppb по легким S-содержащим соединениям на капиллярной колонке.

Фотоионизационный детектор (ФИД)

Детектор с высокой селективностью к моно- и полиароматическим углеводородам, кетонам, альдегидам. Отсутствует отклик детектора на некоторые растворители: метанол, ацетонитрил и др. Имеет инертную ионизационную камеру и канал подвода пробы. Высокая стабильность нулевой линии и долговременная стабильность градуировки.

Предел обнаружения — 2,0x10-13 г/c.

Термохимический детектор (ДТХ)

Детектор используется для определения следовых количеств горючих газов (водород в гелии, кислород в аргоне).

Предел обнаружения по водороду — 1,8x10-10 г/мл

Пульсирующий разрядный детектор (ПРД). Модель D2-220

ПРД в режиме гелиевого ионизационного детектора (ГИД) обеспечивает максимальную чувствительность при определении постоянных газов на уровне ppb. Пульсирующий разрядный детектор может работать в режиме ЭЗД (PDECD) или ФИД (PDPID). Предел обнаружения по метану (или водороду) — 4,5x10-12

Брошюра ГХ "Хроматэк-Кристалл 5000"
Скачать pdf (3243.15 кб)
Дополнительное оборудование для ГХ "Хроматэк-Кристалл 5000"
Применение
Анализ пищевых продуктов
Анализ продуктов питания ГОСТ 32194-2013 Корма, комбикорма. Определение остатков хлорорганических пестицидов методом газовой хроматографии (с Поправкой) ГОСТ 30536-2013 Водка и спирт этиловый из пищевого сырья. Газохроматографический экспресс-метод определения содержания токсичных микропримесей (с Поправкой) ГОСТ Р 52363-2005 Газохроматографический метод определения содержания летучих органических примесей ГОСТ 32039-2013 Водка и спирт этиловый из пищевого сырья. Газохроматографический метод определения подлинности (Vodka and ethanol from food raw material. Gas-chromatographic method for determination of authenticity) ГОСТ Р 51999-2002 Спирт этиловый технический синтетический ректификованный и денатурированный. Технические условия (с Изменениями N 1, 2) ГОСТ 31684-2012 Спирт этиловый-сырец из пищевого сырья. Газохроматографический метод определения содержания летучих органических примесей (Raw ethanol from food raw material. Gas-chromatographic method for determination of volatile organic admixtures) ГОСТ 30623-2018 Масла растительные и продукты со смешанным составом жировой фазы. Метод обнаружения фальсификации ГОСТ 32915-2014 Молоко и молочная продукция. Определение жирнокислотного состава жировой фазы методом газовой хроматографии ГОСТ ISO 6463-2018 Жиры и масла животные и растительные. Определение бутилгидроксианизола (БОА) и бутилгидрокситолуола (БОТ). Метод газожидкостной хроматографии ГОСТ 33408-2015 Коньяки, дистилляты коньячные, бренди. Определение содержания альдегидов, эфиров и спиртов методом газовой хроматографии ГОСТ 33833-2016 Напитки спиртные. Газохроматографический метод определения объемной доли метилового спирта ГОСТ ISO 9832-2015 Жиры и масла животные и растительные. Определение остаточного содержания технического гексана ГОСТ ISO 9289-2016 Шроты. Определение свободного остаточного гексана ГОСТ ISO 8892-2016 Шроты. Определение общего остаточного гексана ГОСТ 30089-2018 Масла растительные. Метод определения эруковой кислоты (с Поправкой) ГОСТ 31979-2012 Молоко и молочные продукты. Метод обнаружения растительных жиров в жировой фазе газожидкостной хроматографией стеринов (с Поправкой) ГОСТ 33448-2015 УПАКОВКА. Определение содержания ацетальдегида и ацетона методом газовой хроматографии в модельных средах МУК 4.1.3166-14 Газохроматографическое определение гексана, гептана, ацетальдегида, ацетона, метилацетата, этилацетата, метанола, изопропанола, акрилонитрила, н-пропанола, н-пропилацетата, бутилацетата, изобутанола, н-бутанола, бензола, толуола, этилбензо ISO 17780-2015 Жиры и масла растительные и животные. Определение содержания алифатических углеводородов в растительных маслах ГОСТ Р 56416-2015 Продукты специализированные на молочной основе. Определение содержания Омега-3 и Омега-6 жирных кислот методом газовой хроматографии
Экологический контроль
ТУ 38.103704-90. Эфир метил-трет-бутиловый (МТБЭ). Технические условия. МУК 4.1.598-96 Методические указания по газохроматографическому определению ароматических, серосодержащих, галогенсодержащих веществ, метанола, ацетона и ацетонитрила в атмосферном воздухе ПНД Ф 13.1.5-97 Методика выполнения измерений концентраций оксида углерода от источников сжигания органического топлива газохроматографическим методом ПНД Ф 13.1:2.26-99 Количественный химический анализ атмосферного воздуха и выбросов в атмосферу. Методика выполнения измерений массовых концентраций предельных углеводородов C(1)-C(5), C(6) и выше (суммарно) в воздухе рабочей зоны и промышленных выбросах ПНД Ф 13.1:2.22-98 Количественный химический анализ атмосферного воздуха и выбросов в атмосферу. Методика выполнения измерений объемных долей водорода, кислорода, азота, метана, оксида и диоксида углерода в воздухе рабочей зоны и промышленных выбросах мет Методика определения массовой концентрации предельных, ароматических и галогенированных углеводородов в атмосферном воздухе, воздухе замкнутых помещений, воздухе рабочей зоны и промышленных выбросах путем активного отбора на полимерный сорбент ПНД Ф 14.1:2:4.225-2006 Методика измерений массовых концентраций фенола и фенолопроизводных веществ в пробах питьевых, природных и сточных вод газохроматографическим методом (издание 2018 г.) МУК 4.1.646-96 Методические указания по газохроматографическому определению галогенсодержащих веществ в воде ПНД Ф 13.1:2:3.59-07 Методика выполнения измерений массовой концентрации суммы предельных углеводородов С12-С19 в атмосферном воздухе санитарно-защитной зоны, воздухе рабочей зоны и промышленных выбросах газохроматографическим методом МУК 4.1.650-96 Методические указания по газохроматографическому определению ацетона, метанола, бензола, толуола, этилбензола, пентана, о-, м-, п-ксилола, гексана, октана и декана в воде МУ 5287-90 Методические указания по газохроматографическому измерению концентраций фталевого ангидрида и дибутилфталата в воздухе рабочей зоны МУ 2902-83 методические указания по газохроматографическому измерению концентраций метилового, этилового, изопропилового, н-пропилового, н-бутилового, втор-бутилового и изо-бутилового спиртов в воздухе рабочей зоны МУ 2918-83 методические указания по газохроматографическому измерению концентраций этилена, пропилена и ацетальдегида в воздухе рабочей зоны МУ 4533-87 методические указания по газохроматографическому измерению концентраций эпихлоргидрина в воздухе рабочей зоны МУК 4.1.599-96 Методические указания по газохроматографическому определению ацетальдегида в атмосферном воздухе РД 52.18.801-2014 Массовая концентрация ароматических углеводородов в атмосферном воздухе. Методика измерений методом капиллярной газовой хроматографии с термодесорбцией МУК 4.1.3170-14 Газохроматографическое определение ацетальдегида, ацетона, метилацетата, этилацетата, метанола, изопропанола, этанола, н-пропилацетата, н-пропанола, изобутилацетата, бутилацетата, изобутанола, н-бутанола в атмосферном воздухе, воздухе испы ГОСТ Р 54503-2011 Вода. Методы определения содержания полихлорированных бифенилов ПНД Ф 14.1:2:4.212-05 КОЛИЧЕСТВЕННЫЙ ХИМИЧЕСКИЙ АНАЛИЗ ВОД. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ МАССОВЫХ КОНЦЕНТРАЦИЙ 2,4-ДИХЛОРФЕНОКСИУКСУСНОЙ КИСЛОТЫ (2,4-Д) ГАЗОХРОМАТОГРАФИЧЕСКИМ МЕТОДОМ В ПРОБАХ ПИТЬЕВЫХ, ПРИРОДНЫХ И СТОЧНЫХ ВОДАХ ПНД Ф 14.1:2:3:4.204-04 Методика измерений массовых концентраций хлорорганических пестицидов и полихлорированных бифенилов в пробах питьевых, природных и сточных вод методом газовой хроматографии (издание 2018 г.) МУК 4.1.1205-03 — газохроматографическое определение бензола, трихлорэтилена, толуола, тетрахлорэтилена, хлорбензола, этилбензола, м-, п-ксилолов, о-ксилола, стирола, изопропилбензола, о-хлортолуола и нафталина в воде ГОСТ 33448-2015 УПАКОВКА. Определение содержания ацетальдегида и ацетона методом газовой хроматографии в модельных средах МУК 4.1.3166-14 Газохроматографическое определение гексана, гептана, ацетальдегида, ацетона, метилацетата, этилацетата, метанола, изопропанола, акрилонитрила, н-пропанола, н-пропилацетата, бутилацетата, изобутанола, н-бутанола, бензола, толуола, этилбензо
Нефтяная и газовая промышленность
ТУ 38.103704-90. Эфир метил-трет-бутиловый (МТБЭ). Технические условия. ГОСТ 31371.7-20_ ОПРЕДЕЛЕНИЕ СОСТАВА МЕТОДОМ ГАЗОВОЙ ХРОМАТОГРАФИИ С ОЦЕНКОЙ НЕОПРЕДЕЛЕННОСТИ, Ч а с т ь 7, Методика измерений молярной доли компонентов ГОСТ 10679-76 Газы углеводородные сжиженные. Метод определения углеводородного состава (с Изменениями N 1, 2) ГОСТ 10679-2019 Газы углеводородные сжиженные. Метод определения углеводородного состава ГОСТ Р 53367-2009 Газ горючий природный. Определение серосодержащих компонентов хроматографическим методом ГОСТ Р 50802-95 Нефть. Метод определения сероводорода, метил- и этилмеркаптанов ГОСТ 32918-2014 Нефть. Метод определения сероводорода, метил- и этилмеркаптанов ГОСТ 33690-2015 Нефть и нефтепродукты. Определение сероводорода, метил- и этилмеркаптанов методом газовой хроматографии (Переиздание) ГОСТ 32507-2013 Бензины автомобильные и жидкие углеводородные смеси. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии (Переиздание) ГОСТ Р 52714-2018 Бензины автомобильные. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии ГОСТ Р 56873-2016 Топлива моторные для двигателей с искровым зажиганием. Определение компонентного состава методом газовой хроматографии с использованием высокоэффективной капиллярной колонки длиной 100 м ГОСТ Р 54275-2010 Топлива автомобильные. Газохроматографический метод определения индивидуальных компонентов с использованием высокоэффективной 100-метровой капиллярной колонки
