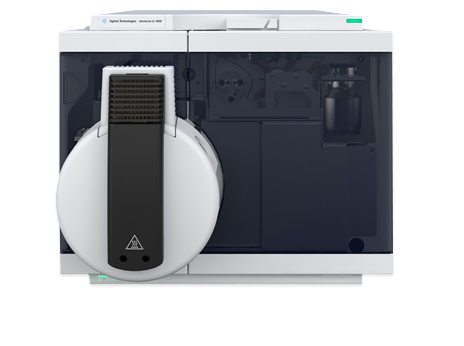

ЖХ-МС Agilent Ultivo
Вам понадобится

Тандемные ЖХ-МС детекторы Agilent серии 6400 QQQ

Тандемные масс-селективные детекторы Agilent серии 6400 (МСМС) являются уникальным решением для целевого скрининга в области наркологии, токсикологии, медицины, фармацевтики, контроля безопасности продуктов питания и анализа окружающей среды.

На сегодняшний день компания Agilent Technologies предлагает уникальные хромато-масс-спектрометрические комплексы на базе приборов серии Agilent 6400 для решения любых аналитических задач. Уникальность комплекса заключается в ряде ключевых особенностей прибора главным образом определяющих его выдающиеся характеристики для работы с биологическими образцами и анализа следовых концентраций соединений.

Приборы серии Agilent 6400 обладают самой высокой чувствительностью среди приборов аналогичного класса на мировом рынке. Такого уровня чувствительности удалось достигнуть благодаря инновационным технологиям термической фокусировки «Jet Stream» и ионной воронки «i-Funnel», разработанным и запатентованным компанией Agilent Technologies. В приборах серии Agilent  6400 реализован уникальный алгоритм подтверждения качественных измерений результатов анализа «Targeted MRM». Данный алгоритм реализуется с помощью ПО, не имеет аналогов и позволяет повысить достоверность данных без использования прибора в режиме полного сканирования. Такой алгоритм не приводит к потере чувствительности как при классическом методе подтверждения структуры определяемых веществ. Приборы серии 6400 идеально совместимы с новыми ВЭЖХ моделями 1260 II и 1290 II.

ПО Agilent MassHunter является уникальным программным комплексом для управления ВЭЖХ-МСМС системой, позволяющим упростить и автоматизировать количественный анализ, оптимизировать методы регистрации масс-спектров, управлять и обрабатывать данные и создавать отчеты о количественном анализе.

Преимущества тандемных ЖХ-МС детекторов Agilent серии 6400
  • Большой выбор альтернативных источников ионизации позволяет оптимизировать прибор под широкий спектр аналитических задач
  • Технология термической фокусировки Jet Stream повышает интенсивность сигнала и обеспечивает пятикратное повышение чувствительности по сравнению с традиционной ионизацией в электроспрее
  • Раздельные вакуумные камеры и система VacShield позволяют проводить сброс вакуума только в камере, в которой проводится обслуживание капиллярного интерфейса ввода пробы
  • Усовершенствованная ионная оптика с оптимизированной геометрией предфильтра (Cyclone Ion Guide) фокусирует ионный пучок, а  гиперболическая форма квадруполей обеспечивает максимальный перенос ионов и высокое разрешение спектров
  • Ячейка соударений Vortex обеспечивает эффективную диссоциацию, фокусировку и передачу ионов, а также быструю очистку между массопереносами увеличивая количество MRM-переходов в секунду без перекрестных помех и фоновых шумов
  • Детектор ионов с высокомощным преобразовательным динодом и низким уровнем шума способствует более эффективному обнаружению анионов и катионов и количественному анализу в широком диапазоне m/z. Увеличенная площадь поверхности рожка детектора собирает большее количество ионов в широком разбросе по энергиям, гарантируя максимальную чувствительность и низкие пределы обнаружения (LOD/LOQ).
  • Режим триггерного мониторинга множественных реакций (tMRM) обеспечивает быстрое, высокочувствительное количественное определение и подтверждение веществ
  • Надежность, проверенная эффективность и простота в эксплуатации гарантируют точность и воспроизводимость результатов даже в сложных матрицах, 24/7
Источники ионизации тандемных масс-селективных детекторов Agilent серии 6400

Широкий выбор источников ионизации (ИИ) для масс-селективных детекторов Agilent серии 6400 дает возможность реализовать любую методику с максимальной чувствительностью.

Большинство источников ионизации Agilent отличаются ортогональной геометрией распылителя, способствующей минимальному загрязнению распылителя, низкой потребности в обслуживании и высокой надежности прибора.

Источник ионизации электроспреем (ESI)



Ионизация электроспреем — наиболее «мягкая» ионизация, пригодная для широкого диапазона полярностей и размеров определяемых веществ.

Источник ионизации Agilent Jet Stream (AJS)



Источник ионизации с технологией термической фокусировки Agilent Jet Stream позволяет пятикратно увеличить чувствительность ионизации электроспреем. ИИ AJS является новым стандартом чувствительности и устанавливается на модели Agilent Ultivo, 6470 и 6495.

Источник ChipCube



В источнике ChipCube реализована максимально простая сборка капиллярных соединений с небольшим потоком и широким выбором чипов для конкретных методик.

Источник ионизации Nano-ESI



Нано-ESI дает возможность использовать колонки для нанопотоков с универсальным источником, имеющим три позиции распыления.

Источник химической ионизации при атмосферном давлении (APCI)



Источник APCI идеально подходит для ионизации соединений с более низкой полярностью, менее чувствителен к химической природе растворов, чем ESI, и допускает более высокие скорости потока.

Источник фотоионизации при атмосферном давлении (APPI)



Источник APPI позволяет ионизировать неполярные соединения с низкой зависимостью от химической природы растворителя.

Многорежимный источник ионизации (Multimode)



Многорежимный ИИ позволяет объединить в себе источники APCI и ESI. Multimode позволяет выбрать один из режимов или проводить параллельную ионизацию с помощью обоих методов.

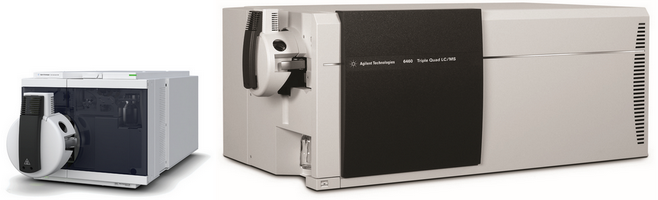

Технические характеристики тандемных масс-селективных детекторов Agilent серии 6400 и Ultivo

Инновационные технологии, реализованные в масс-детекторе Agilent Ultivo сохраняют преимущества традиционных трехквадрупольных систем, но в компактном корпусе, легко встраиваемом в стойки ВЭЖХ систем Agilent 1260 и 1290 Infinity II.

Традиционные тандемные детекторы имеют крупные габариты, которые не позволяют эффективно использовать рабочее пространство лаборатории. С другой стороны, размеры традиционных трехквадрупольных детекторов дают возмжность реализовать больше эффективных технологических решений, таких как i-Funnel, позволяющих достичь новых уровней чувствительности и производительности.



6420

6460

Ultivo

6470

6495

Чувствительность по пределу детектирования (IDL), положительные и отрицательные ионы1

<60 фг (раствор 100 фг)

<12,5 фг (раствор 20 фг)

<10 фг (раствор 20 фг)

4 фг (раствор 10 фг)

0,75 фг (раствор 1 фг)

Чувствительность S/N, режим положительной ионизации2

>6 000:1

>30 000:1

>15 000:1

>75 000:1

>150 000:1

Чувствительность S/N, режим отрицательной ионизации3

>2 000:1

>10 000:1

>15 000:1

>30 000:1

>150 000:1

Линейный динамический диапазон4

>6 x 106

Диапазон масс

5 - 2 250 m/z

5 - 3 000 m/z

5 - 1 400 m/z

5 - 3 000 m/z

Скорость сканирования

до 12 500 а.е.м./сек

до 15 000 а.е.м./сек

до 17 000 а.е.м./сек

Время переключения полярности

30 мс

<20 мс

25 мс

MRM-переходы

450 за временной сегмент,

> 40 000 за метод

500 за временной сегмент, 33 000 за метод

450 за временной сегмент,

> 13 500 за метод

dMRM-переходы

4 000 MRMs за метод

tMRM-переходы

до 10 MRMs по поиску в библиотеках с подтверждением вещества

Разрешение масс5

0,7 а.е.м. в автоматическом режиме, 0,5 а.е.м. в ручном режиме

0,7 а.е.м. в автоматическом режиме

0,7 а.е.м. в автоматическом режиме, 0,5 а.е.м. в ручном режиме

Время очистки ячейки соударений

<1 мс

Точность масс

0,1 а.е.м., 5 – 1 000 m/z

0,01%, 1 000 – 2 000 m/z

0,02%, 2 000 – 2 250 m/z

0,1 а.е.м., 5 – 1 000 m/z

0,2 а.е.м., 1 000 – 1 400 m/z

0,14 а.е.м., 5 – 999 m/z

0,2 а.е.м., 1 000 – 1 999 m/z

0,3 а.е.м., 2 000 - 3 000 m/z

0,1 а.е.м., 5 – 1 000 m/z

0,2 а.е.м., 1 000 – 2 000 m/z

0,3 а.е.м., 2 000-3 000 m/z

Источники ионизации

ESI, Nanospray with HPLC-Chip Cube MS interface, APCI, Multimode (ESI/APCI), APPI

ESI, AJS, Multimode (ESI/APCI), APCI, APPI

Стабильность оси масс

<0,1 а.е.м. на протяжении 24 часов

Вакуумная система

турбомолекулярный насос и форвакуумный насос

2 турбомолекулярных насоса и форвакуумный насос

3-стадийный турбомолекулярный насос и форвакуумный насос

2 турбомолекулярных насоса и форвакуумный насос

2 турбомолекулярных насоса и 2 форвакуумных насоса

Режим работы

MS scan, MS/MS product ion scan, MRM, MS/MS neutral loss/gain scan and precursor ion scan, SIM (дополнительный режим Ultivo: Mixed scan)

Спектральные библиотеки и базы данных

Standalone Pesticide tMRM Database (база пестицидов), Standalone Veterinary Drug tMRM DB (база вет. препаратов), Standalone Forensic Toxicology tMRM DB (токсикологическая база), Standalone Metabolomics dMRM Database and Method (база и методы по метаболомике), NIST LC/MS/MS PCDL (база NIST)

1 – раствор резерпина, в режиме положительной ионизации MRM-переход m/z 609 → 195, в режиме отрицательной ионизации MRM-переход m/z 321 → 152

2 – ввод в колонку 1 пг резерпина, MRM-переход m/z 609 → 195

3 – ввод в колонку 1 пг хлорамфеникола, MRM-переход m/z 321 → 152

4 – серия разбавлений раствора алпразолама

5 – длительность импульса на уровне половины амплитуды (FWHM)

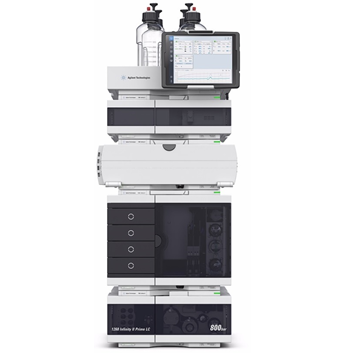

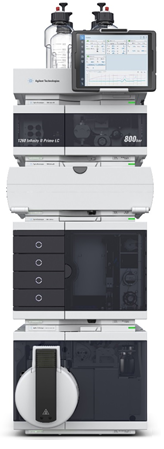

Наиболее подходящей ВЭЖХ системой для тандемных масс-детекторов Agilent серии 6400 является Agilent 1260 Infinity II Prime или Agilent 1290 Infinity II

Рекомендации к ВЭЖХ системе Agilent 1260 Infinity II Prime:

  • Комплект расходных материалов и набор инструментов для насоса Prime
  • Комплект фильтров и инертных капилляров для подключения к масс-детектору
  • Мультисамплер Prime с охладителем проб
  • Встроенный кран выбора колонок
Новые возможности тандемных масс-детекторов Agilent серии 6400
Технология Agilent Jet Stream

Технология Agilent Jet Stream

Технология градиентной термической фокусировки ионного пучка Agilent Jet Stream (AJS) доступна на большинстве моделей тандемных масс-селективных детекторов Agilent.

В прецизионном распылителе узла AJS, изготовленном с применением микромеханической обработки, на поверхности капель электроспрея образуется слой перегретого газа, что приводит к десольватации вблизи входа в МС, повышению концентрации ионов и, как следствие, увеличению эффективности ввода пробы в масс-анализатор.

Запатентованная технология AJS оптимизирует условия ионизации в электроспрее (ESI), обеспечивая пятикратное повышение чувствительности, что позволяет использовать меньший объем пробы, увеличить пробопоток и воспроизводимость результатов, а также снизить пределы обнаружения и детектирования (LOD).

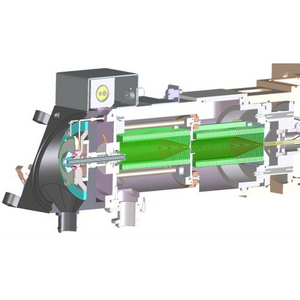

Технология iFunnel

Технология iFunnel

Разработанная Agilent технология iFunnel обеспечивает максимальную чувствительность и эффективность для решения самых сложных аналитических задач.

Система iFunnel сочетает в себе три технологических новшества — узел термической фокусировки ионного пучка Agilent Jet Stream, шестиканальный пробоотборный капилляр (Hexabore Capillary) и уникальную двухступенчатую ионную воронку (Dual Ion Funnel). Шестиканальный пробоотборный капилляр имеет шесть независимых параллельных каналов позволяющих вводить в масс-анализатор большее количество ионов, образующихся в факеле распыления источника ионизации. Конструкция двухступенчатой ионной воронки способствует большему переносу ионов в квадруполь Q1 за счет обработки большего объема газа.

Использование технологии iFunnel привело к значительному увеличению чувствительности, снижению уровня помех и шумов нейтральных частиц и принципиально улучшило уровень полного сигнала в системе по сравнению с приборами предыдущего поколения. Решение iFunnel доступно для моделей масс-детекторов Agilent 6495 и 6470.

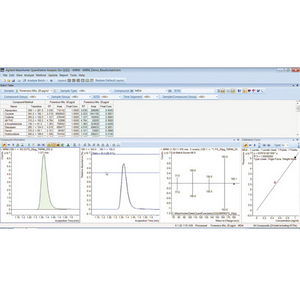

ПО MassHunter

ПО MassHunter

ПО Agilent MassHunter Workstation является функциональным инструментом управления прибором и обработки данных, включающим в себя большой набор эффективных решений для оптимизации методов, регистрации масс-спектров, создания отчетов и других возможностей, необходимых сертифицированным лабораториям и R&D.

Динамический режим мониторинга множественных реакций (dMRM) гарантирует лучшие результаты при проведении многокомпонентного количественного анализа с разделением на быстрых СВЭЖХ системах благодаря точной регулировке времен цикла и возможности ПО определять максимальное время задержки для каждого MRM-перехода.

Методики и базы данных триггерного MRM (tMRM) упрощают разработку методов анализа и минимизируют необходимость точной ручной настройки. Решения tMRM включают в себя необходимые стандарты, готовые методы, tMRM библиотеки и все необходимое для настройки методов скрининга.

Брошюра тандемный ЖХ-МС детектор Agilent Ultivo QQQ
Скачать pdf (365.99 кб)
Брошюра тандемный ЖХ-МС детектор Agilent 6470 QQQ
Скачать pdf (10692.46 кб)
Дополнительное оборудование для тандемных ЖХ-МС детекторов Agilent серии 6400 QQQ

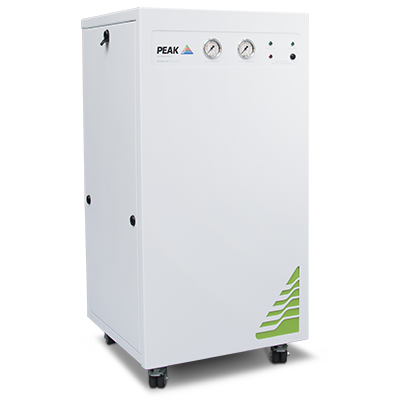

Вспомогательное оборудование для тандемных ЖХ-МС детекторов Agilent серии 6400 QQQ
