ВЭЖХ Хроматэк
Вам понадобится

Хроматэк-Кристалл ВЭЖХ 2014

ВЭЖХ Хроматэк

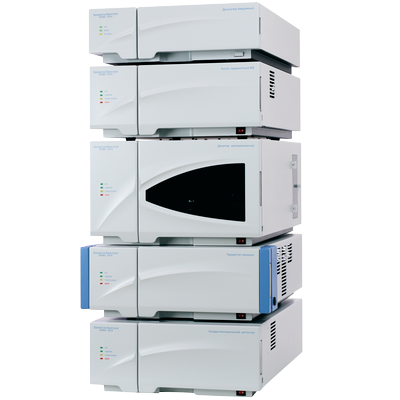

Система Хроматэк-Кристалл ВЭЖХ 2014 — универсальное решение для жидкостной хроматографии от ЗАО СКБ «Хроматэк», открывающее новое направление аналитических приборов на российском рынке.

Модульная конструкция Хроматэк-Кристалл ВЭЖХ 2014 позволяет скомплектовать прибор под любую задачу и бюджет.

В конфигурацию прибора могут быть включены изократический, двухканальный, четырехканальный и полупрепаративный насосы. Ввод пробы может осуществляться как в ручном режиме, так и с помощью автоматического дозатора Хроматэк. Колоночный термостат вмещает до 3 ВЭЖХ колонок и поддерживает использование автоматических кранов переключения колонок. Большой выбор детекторов, включая кондуктометрический и электрохимический, позволяют проводить любые виды анализов как по российским, так и по зарубежным методикам. Оборудование и ПО Хроматэк позволяют проводить процедуры валидации IQ/OQ/PQ в соответствии с требованиями GLP/GMP.

Единый программный комплекс «Хроматэк-Аналитик» дает возможность управлять приборами для газовой/жидкостной хроматографии и масс-спектрометрии, включая Хроматэк Кристалл ВЭЖХ 2014. ПО «Хроматэк-Аналитик» является надежным инструментом для получения качественных и количественных хроматографических данных, расчета хроматограмм, построения градуировочных графиков, обработки данных и гибкой настройки шаблонов отчетов.

Преимущества Хроматэк-Кристалл ВЭЖХ 2014
  • Модульная конструкция хроматографа позволяет легко скомплектовать прибор под любую задачу лаборатории
  • Для управления хроматографом и обработки данных используется удобное и интуитивное ПО «Хроматэк Аналитик 3.0»
  • ВЭЖХ система легко интегрируется в лабораторную инфраструктуру и рабочие процессы лаборатории
  • Инновационная конструкция оптики гарантирует высочайшую чувствительность спектрофотометрического детектора
  • ВЭЖХ насосы производят быстрое и точное смешивание растворителей и гарантируют высокую стабильность потока подвижной фазы
  • Датчики утечки автоматически останавливают анализ при обнаружении течи подвижной фазы
  • Система переключения колонок и широкий температурный диапазон колоночного термостата позволяют быстро переключаться между методами
ВЭЖХ насосы Хроматэк-Кристалл ВЭЖХ 2014

Одними из главных компонентов ВЭЖХ системы являются ВЭЖХ насос и вакуумный дегазатор. Вакуумный дегазатор предназначен для дегазирования растворителей перед их попаданием в ВЭЖХ насос, который смешивает дегазированные компоненты подвижной фазы и перемещает дальше в ВЭЖХ системе.

Наиболее универсальным является 4-канальный насос, так как он позволяет смешивать до 4 компонентов подвижной фазы по градиентной программе при давлении до 420 бар. Бинарные насосы ВЭЖХ Хроматэк смешивают до 2 компонентов подвижной фазы в зоне высокого давления и обеспечивают максимальную стабильность потока.

Изократические насосы являются наиболее бюджетным решением и хорошо подходят для методов, где не требуется градиентное смешение растворителей, а также для некоторых видов детекторов, например, рефрактометрического.

Вакуумный дегазатор

Характеристики: 4 канала; максимально поддерживаемый поток на канал — до 10 мл; внутренний объем камеры канала 925 мкл; контроль и индикация потери вакуума.

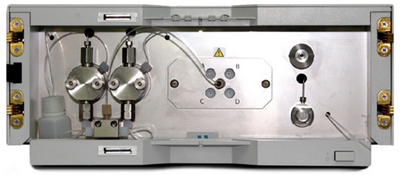

ВЭЖХ насосы Хроматэк

Изократический 1-канальный

Градиентный 4-канальный со смешиванием в зоне низкого давления

Градиентный 2-канальный со смешиванием в зоне высокого давления

Характеристики: обеспечение потока от 0,001 до 10 мл/мин; создаваемое давление от 0 до 420 бар; погрешность воспроизводимости потока ≤0,1 % ОСКО; точность задания потока ≤±1%.

3 варианта исполнения насосов: нержавеющая сталь, PEEK для ионной хроматографии (создаваемое давление от 0 до 250 бар) и полупрепаративное (обеспечение потока от 0,01 до 50 мл/мин; создаваемое давление от 0 до 180 бар).

Дополнительные функции: детектор утечки, обнаружение ошибок и самодиагностика.

Устройство ввода пробы Хроматэк-Кристалл ВЭЖХ 2014

Ввод пробы в хроматограф может осуществляться с помощью устройства ручного ввода или автосамплера.

Использование автосамплера позволяет производить более точное дозирование пробы, проводить анализ в автоматическом режиме без присутствия оператора и анализировать большее количество проб.

Устройство ручного ввода является более бюджетным решением и подойдет для лабораторий с небольшим количеством анализов.

Устройство ручного ввода ВЭЖХ Хроматэк

Инжектор ручного ввода пробы.

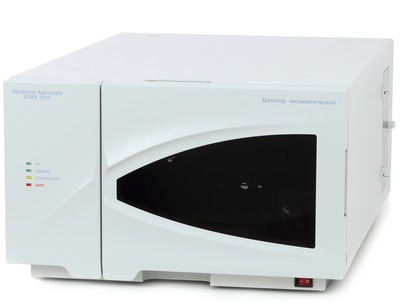

Автоматический дозатор ВЭЖХ Хроматэк

Характеристики: 120 виал на 1,5 мл; высокая воспроизводимость ввода пробы в диапазоне объемов от 0,1 до 999,9 мкл; частичное и полное заполнение петли; точность дозирования при частичном заполнении петли (10 мкл) <0,5%; дополнительный промывочный порт.

В качестве дополнительной опции к автоматическому дозатору можно добавить встроенный термостат проб в диапазоне 4-60 °C.

Колоночный термостат Хроматэк-Кристалл ВЭЖХ 2014

Колоночный термостат предназначен для поддержания необходимой температуры стационарной фазы ВЭЖХ колонки. Этот модуль может вмещать несколько ВЭЖХ колонок с возможностью автоматического переключения между ними.

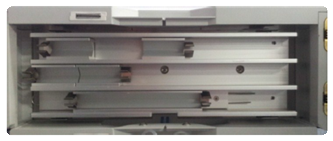

Колоночный термостат ВЭЖХ Хроматэк

Характеристики: 3 колонки длиной до 30 см; высокая точность поддержания температуры ±0,05 °C; скорость нагрева с 4 °C до 90 °C — 16 мин.; скорость охлаждения с 90 °C до 4 °C — 13 мин.; линия прогрева элюента; датчик утечки; самодиагностика; обнаружение ошибок; программирование температур — до 40 шагов.

2 варианта исполнения термостата:

Одна температурная зона, температурный диапазон от 4 °C (охлаждение) до 90 °C;

Две температурные зоны, температурный диапазон от 4 °C (охлаждение) до 120 °C;

В качестве дополнительных опций к термостату можно добавить до двух автоматических 6-портовых кранов выбора колонок.

Детекторы Хроматэк-Кристалл ВЭЖХ 2014

После разделения на стационарной фазе ВЭЖХ колонки исследуемые вещества достигают ВЭЖХ детектора. Спектрофотометрические детекторы подходят для большинства задач, обладают высокой чувствительностью и скоростью сбора данных. Дополнительно к УФ-детектору в систему можно добавить и другие: рефрактометрический, кондуктометрический и электрохимический.

Спектрофотометрический УФ-детектор ВЭЖХ Хроматэк

Предел детектирования — 1,5х10-9 г/мл по кофеину в воде или 1,0х10-10 г/мл по антрацену в ацетонитриле; регистрация данных при фиксированной длине волны; двухволновой режим; спектральный диапазон 190–900 нм; источник излучения — дейтериевая и вольфрамовая лампы; скорость сбора данных — до 50 Гц; широкий линейный диапазон (>2.5 AU); низкие показатели уровня шума и дрейфа сигнала; аналитическая (10 мкл) и полупрепаративная проточные кюветы; контроль времени работы лампы.

УФ-детектор на диодной матрице ВЭЖХ Хроматэк

Предел детектирования — 2,5х10-9 г/мл по кофеину в воде или 1,5х10-10 г/мл по антрацену в ацетонитриле; регистрация данных при 8 длинах волн с возможностью сбора данных в спектральном диапазоне 190–950 нм; 1024 диодных элемента обеспечивают высокое спектральное разрешение УФ-детектора на диодной матрице; скорость сбора данных — до 50 Гц; источник излучения — дейтериевая и вольфрамовая лампы; низкие показатели уровня шума и дрейфа сигнала.

Рефрактометрический детектор ВЭЖХ Хроматэк

Предел детектирования — 1,5х10-7 г/мл по кофеину в воде или 3,0х10-7 г/мл по глюкозе в воде; диапазон индекса преломления от 1,00 до 1,75 о.е.р.; диапазон измерений 80х10-5 о.е.р.; диапазон температурного контроля оптики (от 35 до 55 °C); проточная кювета на 9 мкл; диапазон потока элюента — 0,2–3 мл/мин.

Кондуктометрический детектор ВЭЖХ Хроматэк

Предел детектирования — 3,0х10-9 г/мл по хлорид-иону или 4,0х10-8 г/мл по натрий-иону; положительная и отрицательная полярности; объем кюветы — 4,9 мкл; скорость сбора данных — 50, 10, 5, 1 Гц; диапазон проводимости 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000; 5000; 10000 мкСм; температурный диапазон термостатирования кюветы 30-80 °C.

Электрохимический детектор ВЭЖХ Хроматэк

Предел детектирования — 1,3х10-10 г/мл по фенолу; режимы работы: непрерывный, импульсный, сканирование; скорость сканирования (в режиме сканирования) — 1–50 мВ/с (половина, полный или повторяющийся); длительность импульсов (импульсный режим) — t1: 100–2000 мс, t2: 0–2000 мс, t3: 0–2000 мс; температурный диапазон термостата от 5 °C выше комнатной (25 °C) до 45 °C; диапазон задаваемого потенциала ± 2,00 В (для MD: ± 2,50 В и стартовый импульс).

Испарительный детектор светорассеяния ВЭЖХ Хроматэк

Предел детектирования — 3,0х10-8 г/мл по кофеину или 3,0х10-8 г/мл по глюкозе в воде; режимы работы: непрерывный, импульсный, сканирование; скорость сканирования (в режиме сканирования) — 1–50 мВ/с; температурный диапазон термостата от 7 °C выше комнатной (25 °C) до 45 °C.

IQ/OQ/PQ квалификация Хроматэк-Кристалл ВЭЖХ 2014
Скачать pdf (269.72 кб)
Вспомогательное оборудование для Хроматэк-Кристалл 2014
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ Подробно о решении
Применение
Анализ пищевых продуктов
ГОСТ 33809-2016 Мясо и мясные продукты. Определение сорбиновой и бензойной кислот методом высокоэффективной жидкостной хроматографии ГОСТ 34228-2017 Продукция соковая. Определение консервантов методом высокоэффективной жидкостной хроматографии ГОСТ 34456-2018 Молоко и продукция молочная. Определение состава стеринов методом высокоэффективной жидкостной хроматографии ГОСТ 33526-2015 Молоко и продукты переработки молока. Методика определения содержания антибиотиков методом высокоэффективной жидкостной хроматографии ГОСТ ISO 16931-2014 Жиры и масла животные и растительные. Определение содержания полимеризованных триацилглицеринов методом высокоэффективной эксклюзионной хроматографии (ВЭЭХ) ГОСТ 34151-2017 Продукты пищевые. Определение витамина С с помощью высокоэффективной жидкостной хроматографии ГОСТ 34133-2017 Мясо и мясные продукты. Метод определения аскорбиновой кислоты и аскорбатов высокоэффективной жидкостной хроматографией ГОСТ 33409-2015 Продукция алкогольная и соковая. Определение содержания углеводов и глицерина методом высокоэффективной жидкостной хроматографии ГОСТ 33460-2015 Продукция соковая. Определение ксилита, сорбита и маннита методом высокоэффективной жидкостной хроматографии ГОСТ 33429-2015 Мясо и мясные продукты. Определение содержания молочной кислоты и лактатов методом высокоэффективной жидкостной хроматографии ГОСТ 33808-2016 Мясо и мясные продукты. Определение лимонной кислоты методом высокоэффективной жидкостной хроматографии ГОСТ 34134-2017 Мясо и мясные продукты. Метод определения состава свободных углеводов ГОСТ 34461-2018 Продукция соковая. Определение содержания гесперидина и нарингина методом высокоэффективной жидкостной хроматографии ГОСТ 34439-2018 Средства лекарственные для ветеринарного применения, корма, кормовые добавки. Определение содержания антиоксидантов методом высокоэффективной жидкостной хроматографии со спектрофотометрическим детектированием ФР.1.31.2008.04632 Методика выполнения измерений массовой доли лизина, триптофана, метионина, суммы цистина и цистеина в комбикормах, премиксах и комбикормовом сырье методом высокоэффективной жидкостной хроматографии ГОСТ ISO 9231-2015 Молоко и молочные продукты. Определение содержания сорбиновой и бензойной кислот в молоке и молочных продуктах (Переиздание)
