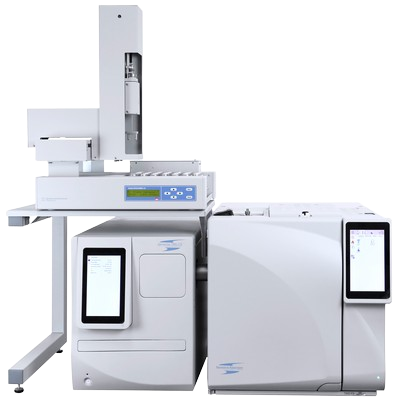

Тандемный хромато-масс-спектрометр Хроматэк

ГХМСМС Хроматэк

Тандемный хромато-масс-спектрометр Хроматэк обеспечивает высокочувствительное и селективное определение целевых соединений на ультраследовом уровне даже в сложных матрицах.

Тандемная ГХ-МС/МС система Хроматэк — это современное решение на базе трехквадрупольного масс-спектрометрического детектора, разработанное с учетом многолетнего опыта компании Хроматэк в области газовой хроматографии и масс-спектрометрии. Прибор сочетает надежность хроматографических систем Хроматэк с расширенными возможностями тандемного масс-спектрометрического анализа.

Система идеально подходит для традиционного качественного и количественного анализа, а также для решения более сложных задач, требующих высокой чувствительности, селективности и устойчивости к влиянию матрицы. ГХ-МС/МС Хроматэк может применяться в экологическом контроле, токсикологии и судебно-медицинской экспертизе, контроле пищевой, фармацевтическойи сельскохозяйственной продукции, а также в научно-исследовательских лабораториях.

Использование тандемного трехквадрупольного масс-спектрометра значительно расширяет аналитические возможности лаборатории. Режимы МС/МС позволяют проводить избирательное определение целевых компонентов на уровне ультранизких концентраций, повышая достоверность результатов и одновременно снижая требования к пробоподготовке при работе со сложными образцами.

Русскоязычное программное обеспечение «Хроматэк-Аналитик» для хроматографии и масс-спектрометрии позволяет реализовать возможности прибора в единой программной оболочке. ПО обеспечивает качественный и количественный анализ, ручную и автоматическую настройку, проверку метрологических характеристик, работу со спектральными библиотеками, конвертацию файлов и использование демонстрационного режима.

Новый источник ионизации ADVIS масс-селективного детектора Хроматэк

Ионный источник ADVIS — ключевой элемент масс-спектрометрического детектора Хроматэк, от которого зависят чувствительность, стабильность сигнала и воспроизводимость анализа. Источник разработан для эффективной ионизации соединений, устойчивой работы со сложными матрицами и снижения частоты обслуживания прибора.

Высокая инертность, оптимизированная ионная оптика и устойчивость к загрязнениям позволяют применять источник ADVIS при анализе биоматериалов, масел, пищевых продуктов, объектов окружающей среды и других сложных проб. Это снижает требования к пробоподготовке, уменьшает простои оборудования и повышает производительность лаборатории.

Для лабораторий, уже использующих ГХ-МС системы Хроматэк, доступен пакет модернизации прибора, включающий в себя источник ионов ADVIS, программное обеспечение и обновление электроники и модуля калибровки.

Высокая устойчивость к загрязнениям даже при работе со сложными матрицами, включая экстракты биоматериалов и образцы масел.

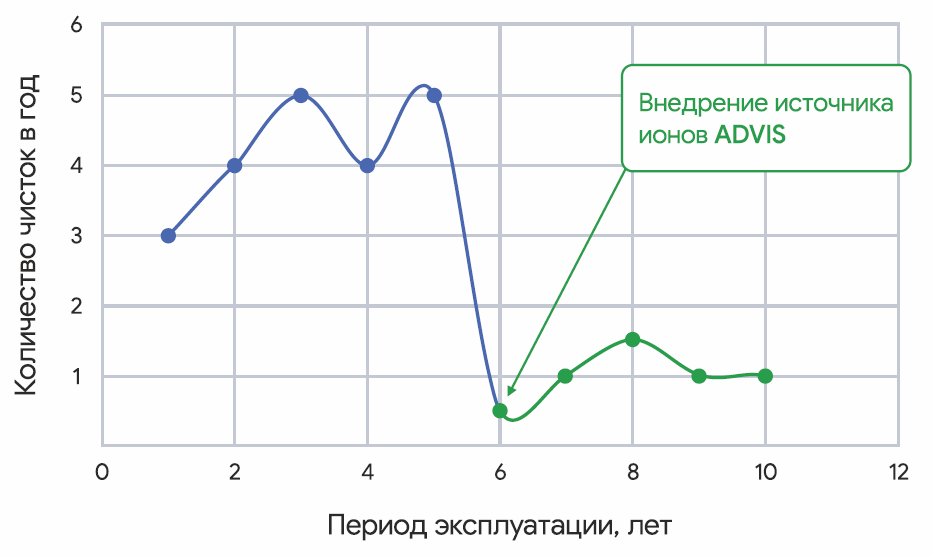

Не требует частого обслуживания по сравнению с ионными источниками предыдущего поколения, снижая простои прибора и затраты на эксплуатацию.
Эффективная ионизация и оптимизированный перенос ионов в масс-анализатор, повышающие чувствительность детектора и качество спектров.
Современная ионная оптика с оптимизированной геометрией путей ионов для снижения потерь сигнала и улучшения воспроизводимости результатов.
Простой доступ к источнику через переднюю панель прибора, возможность снятия и замены без использования специальных инструментов.
Два установленных филамента с программным переключением: при выходе одного филамента из строя может быть активирован второй, что позволяет продолжить работу без остановки прибора.
Сниженный ток эмиссии за счет эффективной ионизации и переноса ионов, что продлевает срок службы филаментов.
Увеличенный срок службы электронного умножителя благодаря улучшенным эксплуатационным характеристикам источника.
Возможность использования электронной ионизации EI и опциональной химической ионизации CI для анализа соединений, плохо образующих молекулярный ион при электронном ударе.
Поддержка положительной и отрицательной химической ионизации, в том числе для высокочувствительного обнаружения галоген- и нитросодержащих соединений.

Преимущества тандемного хромато-масс-спектрометра Хроматэк

Работа в режимах МС/МС и МС для тандемного и классического масс-спектрометрического анализа.
Электронная ионизация EI и опциональная химическая ионизация CI.
Возможность прямого ввода пробы в детектор (Direct Probe System).
Квадрупольные масс-фильтры из высококачественного материала с высокой ионной эффективностью и длительным сроком службы.
Ячейка столкновений с минимальной задержкой для эффективного проведения тандемного анализа.
Легкосъемный префильтр и удобный доступ к ионному источнику через открывающуюся переднюю панель обеспечивают быстрое и простое обслуживание прибора.
Ионный источник из инертного металла с минимальной адсорбцией соединений.
Внеосевая детектирующая система для снижения уровня шумов и повышения стабильности сигнала.
Двойной филамент с программным переключением.
Встроенная система обнаружения утечек.
Ручная и автоматическая настройка прибора.
Автоматическая самодиагностика основных систем.
Функция раннего предупреждения о необходимости технического обслуживания.
«Вечный» калибровочный модуль с минимальным расходом ПФТБА.
Поиск и идентификация соединений по спектральным библиотекам.
Многофункциональный дисплей на передней панели (опция).

Сравнение ГХ-МС и ГХ-МС/МС систем

Моноквадрупольный МСД	Тандемный МСД
Чувствительность и специфичность
Моноквадрупольный ГХ-МС обеспечивает надежную базовую идентификацию соединений по времени удерживания и масс-спектру. Он хорошо подходит для широкого круга задач: от анализа летучих органических соединений до скрининга биоактивных веществ. При работе со сложными смесями, где несколько компонентов элюируются совместно, возможностей одного масс-спектра может быть недостаточно.	Трехквадрупольный ГХ-МС/МС обладает более высокой чувствительностью и селективностью за счет анализа фрагментных ионов. Это позволяет увереннее определять целевые соединения в сложных матрицах, снижать влияние фона и работать с меньшими объемами пробы.
Предел обнаружения
Для моноквадрупольного ГХ-МС пределы обнаружения, как правило, выше, чем для тандемной системы. Прибор может идентифицировать соединения, но его возможности количественного определения на очень низких концентрациях ограничены.	За счет высокого отношения сигнал/шум и мониторинга выбранных реакций ГХ-МС/МС позволяет проводить высокочувствительный анализ на ультраследовом уровне. Режимы MRM и SRM повышают избирательность и делают прибор оптимальным для задач, где требуется определение фемтограммовых количеств вещества.
Представление данных
Моноквадрупольный ГХ-МС формирует один масс-спектр для каждого обнаруженного соединения. Такой формат удобен для быстрого качественного анализа, поиска по библиотекам и идентификации известных веществ по характерным масс-спектральным признакам.	Тандемный ГХ-МС/МС формирует несколько спектров и переходов для одного аналита на основе фрагментации. Это дает более подробную информацию о молекулярной структуре соединения и позволяет проводить более глубокий и надежный анализ.
Сложность эксплуатации
Моноквадрупольный ГХ-МС проще в эксплуатации и обслуживании. Он требует меньше компонентов, легче осваивается персоналом и хорошо подходит для рутинных лабораторий с высокой нагрузкой.	ГХ-МС/МС сложнее по конструкции и настройке, поскольку включает дополнительный масс-фильтр (квадруполь), ячейку столкновений и большее количество режимов работы. Для эффективного использования прибора требуется более глубокая подготовка специалистов по настройке метода и интерпретации данных.
Стоимость владения
Моноквадрупольный ГХ-МС требует меньших первоначальных вложений и обычно дешевле в эксплуатации. Это делает его рациональным выбором для лабораторий с ограниченным бюджетом и стандартными аналитическими задачами.	Трехквадрупольный ГХ-МС/МС имеет более высокую стоимость приобретения и обслуживания, но предоставляет существенно более широкие аналитические возможности. Такие инвестиции оправданы для специализированных лабораторий, которым необходимы максимальная селективность, низкие пределы обнаружения и надежная работа со сложными матрицами.

Чувствительность ГХ-МС/МС системы Хроматэк

Тандемный ГХ-МС/МС Хроматэк обеспечивает высокую чувствительность при анализе ультранизких концентраций соединений. В режиме мониторинга множественных реакций (MRM) для соединения ОФН при концентрации 1 пг/мкл отношение сигнал/шум превышает 35 000, что подтверждает возможность надёжного обнаружения и количественного определения следовых количеств аналитов.

Тандемный масс-спектрометрический детектор Хроматэк разработан специально под газовый хроматограф «Хроматэк-Кристалл 5000».

Рекомендации к комплектации ГХМСМС системы Хроматэк:

Капиллярный испаритель или программируемый испаритель
Стандартный дозатор ДАЖ-2М (автосамплер) или высокопроизводительный дозатор ДАЖ-2М (3D)
Источник бесперебойного питания на 6000ВА

Библиотеки масс-спектров для тандемного МСД Хроматэк

Компания Хроматэк предлагает широкий выбор библиотек масс-спектров для анализа продуктов питания, объектов окружающей среды, нефтехимической продукции, токсикологических, криминалистических и фармацевтических проб.

С хромато-масс-спектрометрами Хроматэк могут поставляться библиотеки в формате NIST. Базовая и специализированная комплектация подбирается в зависимости от задач лаборатории: от стандартной идентификации соединений до работы с тандемными масс-спектрами, индексами удерживания и профильными библиотеками наркотических, лекарственных, токсичных веществ, пестицидов, ароматизаторов и отдушек.

Компания Хроматэк является официальным дистрибьютором библиотек NIST в России и предоставляет возможность обновления предыдущих редакций до версии NIST'20.

Библиотека масс-спектров NIST'20

- The NIST/EPA/NIH Mass Spectral Library — 350 643 спектра электронной ионизации, включая 44 021 новый спектр, для 306 869 соединений (39 493 новых соединений).

- The NIST Tandem Mass Spectral Library — 1 320 464 тандемных масс-спектра, объединенных в 4 подбиблиотеки:

- библиотека спектров «малых молекул» высокого разрешения hr_msms_nist — 1 026 712 спектров;

- библиотека спектров «малых молекул» низкого разрешения lr_msms_nist — 215 649 спектров;

- библиотека спектров высокого разрешения химической ионизации при атмосферном давлении для экстрагируемых и выщелачиваемых веществ — 3 555 спектров;

- библиотека спектров биологически важных пептидов biopep_msms_nist — 90 244 спектра.

- The Gas Chromatography Retention Index and Methods Library — 447 289 индексов удерживания для 139 382 соединений.

Совместно с библиотекой NIST поставляется программа MS Search для поиска и идентификации спектров. В ней доступны гибридный поиск Hybrid Search, позволяющий находить больше совпадающих спектров для электронной ионизации и тандемных приборов, а также метод быстрого сравнения всех спектров одного вещества в библиотеках электронной ионизации и тандемных масс-спектров. Программа также содержит улучшения для обработки спектров с высокой точностью масс.

Дополнительные библиотеки:

KnowItAll Wiley Mass Spectral Library, 2021 г. — более 870 000 спектров; в комплект может входить программное обеспечение KnowItAll Spectroscopy Edition Software с доступом к 1,2 млн спектров и годовой подпиской на обновления.

Wiley Registry of Mass Spectral Data, 12th Edition, 2020 г. — 817 290 спектров, 785 061 химическая структура и 668 452 уникальных соединений.

Mass Spectral Library of Drugs, Poisons, Pesticides, Pollutants, and Their Metabolites, 5th Edition, Hans H. Maurer, 2016 г. — 10 430 масс-спектров наркотических, лекарственных, ядовитых, загрязняющих веществ, пестицидов и их метаболитов.

Designer Drugs 2020 — 29 371 масс-спектр и 29 371 химическая структура для 22 371 уникального соединения, преимущественно относящегося к новым психоактивным веществам (NPS).

Информационно-поисковая система АИПСИН АнтиНаркотики, ЗАО «БелХардГрупп», г. Минск.

Pesticides Mass Spectral Library With LRI, 2-я редакция, 2016 г. — 1 300 спектров пестицидов.

Mass Spectra of Flavors and Fragrances of Natural and Synthetic Compounds, 3-я редакция, 2015 г. — более 3 000 масс-спектров пищевых и парфюмерных натуральных и синтетических соединений.

Другие библиотеки по запросу лаборатории.
