Кристалл 2000М
Вам понадобится

ГХ Хроматэк-Кристалл 2000М

Кристалл 2000М
Газовый хроматограф «Кристалл 2000М» — ГХ-система для рутинных аналитических задач от лучшего производителя отечественного хроматографического оборудования.

Обновленная модификация «Кристалл 2000М» основана на технических решениях флагманской модели — «Кристалл 5000». Усовершенствованная конфигурация ГХ-системы включает в себя ряд улучшений важных пользовательских характеристик, таких как, объем термостата колонок, гибкость в комплектации и доступ к узлам при обслуживании. При этом, среди дополнительных преимуществ прибора можно отметить: низкую стоимость, экономичность, простоту и удобство в работе.

Хроматограф имеет два варианта конструктивного исполнения: стандартное «Исполнение 1» в виде стационарного лабораторного прибора и «Исполнение 2», позволяющее использовать «Кристалл 2000М» как в стационарных, так и в передвижных лабораториях.

Детекторы и устройства ввода пробы, большинство из которых совместимы с ГХ «Кристалл 5000», позволяют сконфигурировать ГХ-систему под множество аналитических задач и методик.

Гибкость конфигурации позволяет скомплектовать хроматограф под задачи клиента даже при ограниченном бюджете, сохраняя высокую чувствительность при проведении анализов.

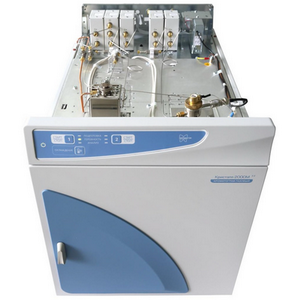

Перед установкой, все блоки «Кристалл 2000М» проходят лабораторные испытания и тесты, гарантируя надежность и производительность прибора. Поузловой принцип установки детекторов, испарителей и кранов позволяет легко и быстро проводить обслуживание и модернизацию хроматографа.

Управление хроматографом «Кристалл 2000М» и обработка данных осуществляется с помощью «Хроматэк Аналитик» — современной программной платформы для газовой хроматографии и масс-спектрометрии. ПО позволяет обрабатывать хроматограммы, выполнять расчеты и создавать отчеты для качественного и количественного анализа.

Хроматэк является лидером среди российских производителей лабораторных хроматографов, качество которых не уступает их зарубежным аналогам.

Преимущества газового хроматографа "Хроматэк-Кристалл 2000М"
  • Свободный доступ к узлам при техническом обслуживании, простой монтаж/демонтаж детекторов и испарителей
  • Межповерочный интервал — 2 года
  • Большой выбор детекторов: ДТП (стандартный, микро, повышенной чувствительности), ПИД, ЭЗД (стандартный, микро), ТИД, ПФД, МСД, ДТХ
  • Установка до 3 детекторов на один ГХ (без учета МСД)
  • Установка до 2 испарителей на один ГХ
  • Установка до 2 газовых кранов на один ГХ
  • До 6 электронных регуляторов расхода и давления
  • Дозаторы для ввода жидкой пробы и паровой фазы
  • Большинство компонентов хроматографа совместимы с ГХ «Кристалл 5000»
  • Валидация IQ/OQ/PQ оборудования и ПО в соответствии с требованиями GLP/GMP
  • Универсальное и эффективное ПО «Хроматэк-Аналитик» для управления прибором и обработки данных
  • Специализированные программы расчета по отраслевым стандартам: газ, сжиженный газ, Энергетик
Устройство ввода пробы для "Хроматэк-Кристалл 2000М"

Хроматэк предлагает большой выбор устройств ввода пробы, от жидкостных дозаторов до термодесорберов. К сожалению, некоторые устройства ввода, такие как автодозатор ДАЖ-3Д и автоматический термодесорбер TDA, не совместимы с хроматографом «Кристалл 2000М» и устанавливаются только на «Кристалл 5000». Тем не менее, доступные для подключения устройства ввода способны решить большинство рутинных задач любой аналитической лаборатории.

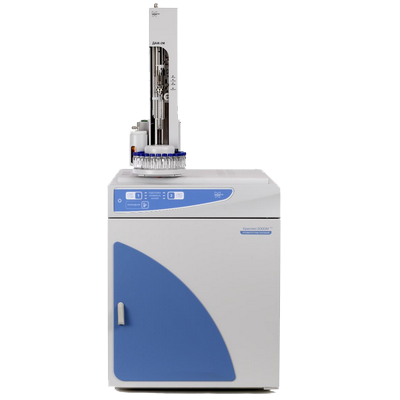

Дозатор ДАЖ-2М нового поколения (автосамплер)

Дозатор ДАЖ-2М нового поколения (автосамплер)

Одноканальный простой дозатор для автоматического отбора и ввода жидкой пробы; управление с хроматографа или с ПО; шприцы объемом 0,5-500 мкл; ввод пробы объемом 0,01-500 мкл; вместимость дозатора – 28 виалы на 2 мл (из них 4 промывочные); различные режимы ввода пробы.

Дозатор ДРП-4 шприцевой

Дозатор ДРП-4 шприцевой

Шприцевой парофазный дозатор для анализа летучих и полулетучих компонентов; ручной ввод пробы термостатируемым газоплотным шприцем; термостат с программно-управляемым шейкером и таймером; вместимость дозатора – 4 виалы (10 и 20 мл); не требуется непосредственного присоединения к ГХ; бюджетное решение для небольших лабораторий.

Термодесорбер ТДС-1

Термодесорбер ТДС-1

Термодесорбер ТДС-1 предназначен для анализа летучих органических соединений в атмосферном воздухе, воздухе рабочей зоны, промышленных выбросах; в комплекте блок питания и нагревательная колонка; прямой ввод в испаритель; простое подключение к ГХ; переключение потоков газа-носителя 6-портовым краном-переключателем; 3 скорости нагрева; высокая скорость нагрева (до 500 °C/мин); дискретность задания температуры 1 °C; температура десорбции от 50 до 400 °C.

Испарители для ГХ «Хроматэк-Кристалл 2000М»

Выбор детектора зависит от задачи. Газовый хроматограф «Хроматэк-Кристалл 2000М» поддерживает одновременную установку до 3 детекторов (без учета МСД). Все детекторы обладают высокой чувствительностью и селективностью необходимой для выполнения сложных аналитических задач.

Испаритель насадочный 7.2

Испаритель для работы с насадочными колонками.



Режим работы — ввод в колонку через лайнер, прямой ввод в насадочную колонку; электронное управление потоками; максимальная температура — 450 °C; возможность адаптации под капиллярные колонки; в комплекте ЗИП: лайнер, микрошприц (10мкл), мембраны (25шт/уп), уплотнительные кольца лайнера, инструменты для обслуживания, гайки и муфты для подключения колонок.

Испаритель капиллярный 7.2

Испаритель для работы с капиллярными колонками.



Режим работы — с делением и без деления потока; электронное управление потоками; максимальная температура — 450 °C; максимальное деление потока — 12500:1; диапазон скоростей потока от 0 до 1250 мл/мин; положительное и отрицательное программирование скорости, потока, давления газа-носителя на входе в ГХ колонку; ввод пробы при повышенном давлении (pulsed injection); режим экономии газа-носителя; автоматический контроль герметичности; возможность адаптации под насадочные колонки; в комплекте ЗИП: лайнер, микрошприц (10мкл), мембраны (25шт/уп), уплотнительные кольца лайнера, инструменты для обслуживания, гайки и муфты для подключения колонок.

Детекторы для ГХ «Хроматэк-Кристалл 2000М»

Выбор детектора зависит от задачи. Газовый хроматограф «Хроматэк-Кристалл 2000М» поддерживает одновременную установку до 3 детекторов (без учета МСД). Все детекторы обладают высокой чувствительностью и селективностью необходимой для выполнения сложных аналитических задач.

Пламенно-ионизационный детектор (ПИД)

Универсальный детектор с высокой чувствительностью для анализа широкого класса органических соединений. Высокая чувствительность и простота в работе и обслуживании. Легко трансформируется в детектор ТИД путем замены горелки. В сочетании с метанатором позволяет анализировать оксиды углерода на уровне ppm. Предел детектирования — 1,1x10-12 г/c по углероду

Детектор по теплопроводности (ДТП, катарометр и микро-ДТП)

Универсальный высокочувствительный детектор, доступный в различных модификациях, отличающихся по типу спиралей, диаметру трубопроводов и объему камеры. Два чувствительных элемента, автоматическая защита элементов от перегорания, импульсное питание измерительного моста. Предлагается несколько модификации детектора, которые оптимально подходят для решения разнообразных задач:

1. Детектор ДТП (стандартное исполнение)

Предел детектирования — 2x10-9 г/мл по гептану или пропану;

2. Детектор ДТП (повышенной чувствительности)

Предел детектирования — 4x10-10 г/мл по гептану или пропану;

Предел детектирования — 1x10-10 г/мл по водороду;

3. Детектор ДТП (микро)

Предел детектирования — 1x10-9 г/мл по гептану или пропану;

Предел детектирования — 8x10-10 г/мл по водороду;

4. Детектор ДТП (микро повышенной чувствительности) — для анализа низких концентраций компонентов от 1 ppm;

Предел детектирования — 4x10-10 г/мл по гептану или пропану;

Предел детектирования — 1x10-10 г/мл по водороду;

Электронно-захватный детектор (ЭЗД или микро-ЭЗД)

Высокочувствительный детектор селективный к галогенорганическим соединениям. Несложное извлечение электрода для очистки, две модификации детекторов:

1. Детектор ЭЗД (стандартное исполнение) — для насадочных и капиллярных колонок;

2. Детектор микро-ЭЗД — для капиллярных колонок. Детектор отличается меньшим размером камеры и повышенной чувствительностью.

Пределы обнаружения: ЭЗД — 1,7x10-14 г/c; микро-ЭЗД — 3,9x10-15 г/c.

Термоионный детектор (ТИД)

Детектор селективный к фосфору в фосфорорганических соединениях. Предел обнаружения по фосфору — 1,5x10-14 г/c.

Пламенно-фотометрический детектор (ПФД)

Селективный детектор для фосфор- и серосодержащих веществ, доступна модификация с ПИ-датчиком. Благодаря инертным узлам отсутствует контакт пробы с металлическими поверхностями, что предотвращает сорбцию лабильных компонентов пробы.

Предел обнаружения по фосфору — 1,0x10-13 г/c

Предел обнаружения по сере — 8,0x10-13 г/c

Термохимический детектор (ДТХ)

Детектор используется для определения следовых количеств горючих газов (водород в гелии, кислород в аргоне).

Предел обнаружения по водороду — 1,8x10-10 г/мл

Дополнительная информация и сравнение моделей ГХ Кристалл 2000М и 5000
Скачать pdf (3243.15 кб)
Дополнительное оборудование для ГХ "Хроматэк-Кристалл 2000М"
