ЖХ-МС Agilent 6560
Вам понадобится

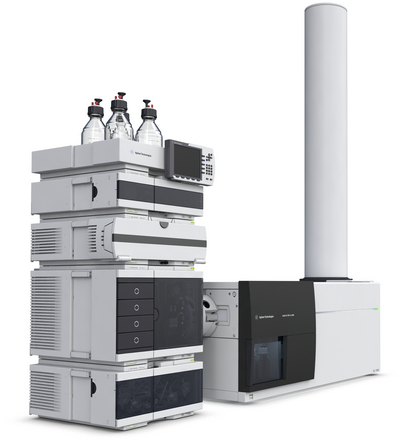

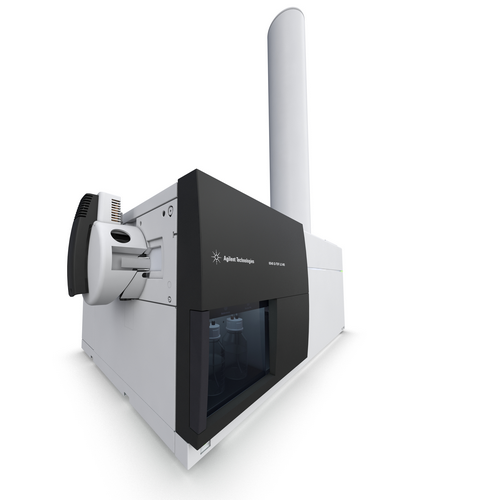

Квадрупольно-времяпролетные ЖХ-МС детекторы Agilent серии 6500 Q-TOF

Квадрупольно-времяпролетные системы Agilent серии 6500 Q-TOF разработаны для повышения скорости, удобства и эффективности МС-анализа в области фармакологии, контроля безопасности пищевых продуктов, судебно-медицинской экспертизы и токсикологии, экологии, метаболомики или липидомики

Системы Agilent серии 6500 Q-TOF объединяют в себе аппаратные и программные инновации, повышающие качество, надежность и производительность приборов. Анализаторы Q-TOF позволяют получать чрезвычайно информативные результаты. Использование  точных данных по массам и очень узкий диапазон извлечения ионов позволяют снизить уровень шума до близкого к нулю и определить химические формулы неизвестных соединений.

Отдельные модели серии Agilent 6500 специально разработаны под определенные задачи. Квадрупольно-времяпролетный анализатор Agilent 6545XT Q-TOF AdvanceBio предназначен для анализа высокомолекулярных соединений и характеризации белков на всех уровнях. ПО MassHunter BioConfirm дает возможность быстро и автоматически подтверждать расшифрованные последовательности, а с помощью ПО MassHunter Walkup даже неопытные пользователи смогут получить ЖХ-МС данные белковых последовательностей.

Приборы Agilent Q-TOF произвели революцию в квадрупольно-времяпролетном анализе благодаря инновационному алгоритму автоматической настройки по методу роя частиц (Particle Swarm Optimization (PSO)). Автоматическая настройка Swarm упрощает одновременную оптимизацию нескольких параметров прибора, но с возможностью тонкой подстройки для повышения уровня переноса ионов, увеличения скорости или снижения потерь нестабильных молекул. Простота оптимизации параметров прибора дает возможность получать точные результаты даже специалистам с небольшой квалификацией. Добавление искомых соединений в пользовательскую поисковую базу данных дает возможность проводить ретроспективный поиск по архивным данным для обнаружения новых соединений, описанных в литературе или СМИ.

Преимущества ЖХ-МС детекторов Agilent серии 6500 Q-TOF
  • Технология сжатия и формирования ионного пучка (Ion Beam Compression and Shaping (IBCS)) обеспечивает высокую чувствительность сохраняя разрешение по массе более 45 000 и точность определения массы на уровне 1 ppm
  • Низкое напряжение ионной оптики способствует сохранности нестабильных соединений
  • Технология выравнивания ионного пучка и система снижения вертикальной инерции ионов с широким входом в ускоритель увеличивают точность более чем в 2 раза повышая достоверность результатов и продлевая срок эксплуатации между чистками
  • Технология термической фокусировки Agilent Jet Stream повышает интенсивность сигнала и обеспечивает пятикратное повышение чувствительности по сравнению с традиционной ионизацией в электроспрее
  • Усовершенствованные алгоритмы электроники и ПО дают возможность достичь высокой скорости сканирования — до 50 спектров в секунду для СВЭЖХ пиков в лабораториях с высоким пробопотоком
  • Широкий динамический диапазон позволяет определять целевые соединения на следовом уровне в присутствии большого количества примесей матрицы
  • ПО MassHunter включает оптимизированные средства сбора и обработки данных для быстрого и точного извлечения информации о соединениях и образцах исследования
  • Автоматический алгоритм настройки параметров сканирования (PSO) с гибкими возможностями оптимизации по методу роя частиц позволяет получать быстрые результаты и с высокой чувствительностью к низкомолекулярным соединениям
  • ПО BioConfirm автоматически обрабатывает данные по интактным белкам и продуктам расщепления пептидов, сопоставляет последовательности, предоставляя наглядные результаты с цветовой кодировкой
  • ПО MassHunter Walkup позволяет начинающим биологам и специалистам по белкам получить доступ к расширенным возможностям масс-спектрометрии, включая автоматическое формирование отчетов с комментариями о результатах анализа интактных белков, пострансляционных модификациях, картировании пептидов и значениям соотношений лекарственного средства и антитела.
  • Большой выбор хроматографических интерфейсов для приборов Agilent серии 6500 Q-TOF дает возможность использовать SFC, двухмерную хроматографию и GC-APCI не ограничиваясь только системами СВЭЖХ
Источники ионизации квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 Q-TOF

Большой выбор источников ионизации (ИИ) квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 Q-TOF позволяет проводить уверенную идентификацию соединений на следовом уровне.

Большинство источников ионизации Agilent отличаются ортогональной геометрией распылителя, способствующей минимальному загрязнению распылителя, низкой потребности в обслуживании и высокой надежности прибора.

Источник ионизации электроспреем (ESI)



Ионизация электроспреем — наиболее «мягкая» ионизация, пригодная для широкого диапазона полярностей и размеров определяемых веществ.

ИИ ESI доступен в одиночной и двойной модификации

Источник ионизации Agilent Jet Stream (AJS)



Источник ионизации с технологией термической фокусировки Agilent Jet Stream позволяет пятикратно увеличить чувствительность ионизации электроспреем. ИИ AJS является новым стандартом чувствительности Agilent.

ИИ AJS доступен в одиночной и двойной модификации

Источник ионизации Nano-ESI



Нано-ESI дает возможность использовать колонки для нанопотоков с универсальным источником, имеющим три позиции распыления.

Источник химической ионизации при атмосферном давлении (APCI)



Источник APCI идеально подходит для ионизации соединений с более низкой полярностью, менее чувствителен к химической природе растворов, чем ESI, и допускает более высокие скорости потока.

ИИ GC-APCI позволяет использовать МСД Q-TOF с газовым хроматографом Agilent 7890B

Источник фотоионизации при атмосферном давлении (APPI)



Источник APPI позволяет ионизировать неполярные соединения с низкой зависимостью от химической природы растворителя.

Многорежимный источник ионизации (Multimode)



Многорежимный ИИ позволяет объединить в себе источники APCI и ESI. Multimode позволяет выбрать один из режимов или проводить параллельную ионизацию с помощью обоих методов.

Технические характеристики квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 Q-TOF

Линейка квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 Q-TOF включает 5 моделей.

Наиболее популярной и бюджетной моделью является Agilent Q-TOF 6530 сочетающей в себе чувствительность и качество Agilent по доступной цене. Модель 6545XT Q-TOF предназначена для решения задач в области биофармацевтики и идеальна для анализа интактных белков, посттрансляционных модификаций и картирования пептидных последовательностей. В системе 6550 Q-TOF реализованы инновационные технологические решения, такие как i-Funnel, позволяющие достичь новых уровней чувствительности и производительности. Технология ионной подвижности (ion mobility) реализованная в модели 6560 IM-QTOF обеспечивает дополнительные возможности разделения, идентификации и подтверждения структуры неизвестных соединений.



6530

6545

6545XT

6550

6560

Чувствительность в режиме MS, ввод в колонку с ионизацией электроспреем, расход 400 мкл/мин 1

AJS 200:1 RMS

(ESI 60:1 RMS)

500:1 RMS

1000:1 RMS

100:1 RMS

Чувствительность в режиме MSMS, ввод в колонку с ионизацией электроспреем, расход 400 мкл/мин 2

AJS 500:1 RMS

(ESI 180:1 RMS)

1500:1 RMS

3000:1 RMS

4500:1 RMS в режиме макс. чувствительности

350:1 RMS

Разрешающая способность по массам3

>10 000 по 118 m/z

>20 000 FWHM по 1522 m/z

>45 000 FWHM по 2722 m/z

>50 000 FWHM по 2722 m/z

>25 000 по 322 m/z

>42 000 FWHM по 2722 m/z

>42 000 по 2722 m/z

Точность масс в режиме MS, ввод в колонку с ионизацией электроспреем, расход 400 мкл/мин 4

<2 ppm RMS

<0,8 ppm RMS

1 ppm RMS

<1 ppm RMS

Точность масс в режиме MSMS, ввод в колонку с ионизацией электроспреем, расход 400 мкл/мин 5

3 ppm RMS

<2 ppm

<2 ppm RMS по 397 m/z

<2,5 RMS по 152 m/z

2 ppm RMS

<2 ppm RMS

Динамический диапазон

105

Диапазон масс

100–20 000 m/z расширенный

50-1700 или 50-3200 m/z для HR и EDR режимов

100–10 000 m/z расширенный

50-1700 или 50-3200 m/z для HR и EDR режимов

50-30 000 m/z

100–10 000 m/z расширенный

50-1700 или 50-3200 m/z для HR и EDR режимов

Скорость сбора спектральных данных в режиме МS6

50 спектров/сек

Скорость сбора спектральных данных в режиме MSМS6

50 MSMS спектров/сек

30 MSMS спектров/сек

50 MSMS спектров/сек

30 MSMS спектров/сек

Время переключения полярности

1,5 сек



Точность по интактному белку





<10 ppm





Автонастройка Agilent SWARM





гибкая автоматическая оптимизация для анализа белков, пептидов и низкомолекулярных веществ





Автоматизированный анализ данных





анализ интактных белков, карта секвенирования пептидов и профилирование гликанов





1 – S/N при вводе 1 пг резерпина по иону (M+H)+ 609.2807 m/z сохраняя разрешение 20 000 по 1522 m/z  для 6530 Q-TOF, 40 000 по 2722 m/z для 6545 и 6550 Q-TOF в режиме 4 GHZ.

2 – S/N при вводе 1 пг резерпина по ионам 174, 195, 397, 448 m/z сохраняя разрешение 20 000 по 1522 m/z  для 6530 Q-TOF, 40 000 по 2722 m/z для 6545 и 6550 Q-TOF, максимальное для 6545XT в режиме 4 GHZ

3 – по иону 322 m/z после автонастройки и по иону 1522 после автонастройки для 6530 Q-TOF, по иону 2722 m/z после автонастройки для 6545, 6545XT, 6550 и 6560 Q-TOF

4 – 10 последовательных вколов, анализ по иону (M+H)+ резерпина (609.2807 m/z) и по иону (M-H)- хлорамфеникола (321,0051 m/z) используя внутренний референсный стандарт

5 – 10 последовательных вколов, анализ по иону резерпина 397 m/z и иону хлорамфеникола 152 m/z

6 – сбор спектральных данных в диапазоне 50–1700 m/z сохраняя разрешение 20 000 по 1522 m/z  в режиме 4 GHZ

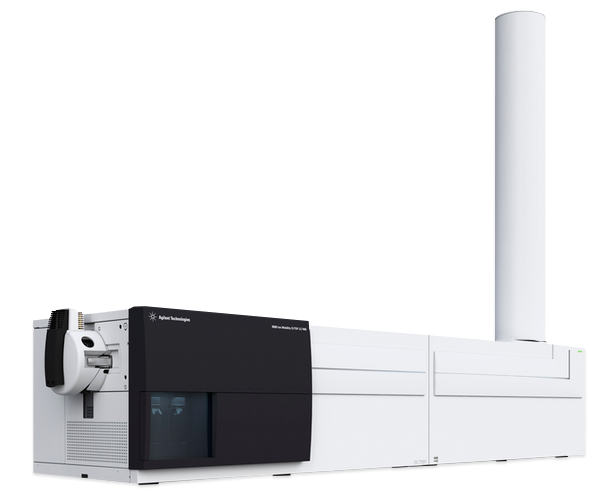

Технические характеристики квадрупольно-времяпролетного ЖХ-МС детектора Agilent 6560 IM-QTOFв режиме ионной подвижности (IonMobility)

Чувствительность в режиме MS, ввод в колонку с ионизацией электроспреем, расход 400 мкл/мин, режим максимальной чувствительности

S/N при вводе 200 фг резерпина по иону (M+H)+ 609.2807 m/z

20% RSD

Разрешение дрейфа

Однозарядное соединение

Трехзарядный пептид

>50

>75

Коллизионная точность сечения в режиме MS

Измерено без использования внешних стандартов

<2%

Наиболее подходящей ВЭЖХ системой для квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 TOF является Agilent 1260 Infinity II Prime или Agilent 1290 Infinity II

Рекомендации к ВЭЖХ системе Agilent 1260 Infinity II Prime:

  • Комплект расходных материалов и набор инструментов для насоса Prime
  • Комплект фильтров и инертных капилляров для подключения к масс-детектору
  • Мультисамплер Prime с охладителем проб
  • Встроенный кран выбора колонок
Возможности квадрупольно-времяпролетных ЖХ-МС детекторов Agilent серии 6500 Q-TOF
Технология Agilent Jet Stream

Технология Agilent Jet Stream

Запатентованная технология AJS оптимизирует условия ионизации в электроспрее (ESI), обеспечивая пятикратное повышение чувствительности, что позволяет использовать меньший объем пробы, увеличить пробопоток и воспроизводимость результатов, а также снизить пределы обнаружения и детектирования (LOD).

В прецизионном распылителе узла AJS, изготовленном с применением микромеханической обработки, на поверхности капель электроспрея образуется слой перегретого газа, что приводит к десольватации вблизи входа в МС, повышению концентрации ионов и, как следствие, увеличению эффективности ввода пробы в масс-анализатор.

Технология iFunnel

Технология iFunnel

Разработанная Agilent технология iFunnel обеспечивает максимальную чувствительность и эффективность для решения самых сложных аналитических задач.

Система iFunnel сочетает в себе три технологических новшества — узел термической фокусировки ионного пучка Agilent Jet Stream, шестиканальный пробоотборный капилляр (Hexabore Capillary) и уникальную двухступенчатую ионную воронку (Dual Ion Funnel). Шестиканальный пробоотборный капилляр имеет шесть независимых параллельных каналов позволяющих вводить в масс-анализатор большее количество ионов, образующихся в факеле распыления источника ионизации. Конструкция двухступенчатой ионной воронки способствует большему переносу ионов в квадруполь Q1 за счет обработки большего объема газа.

Использование технологии iFunnel привело к значительному увеличению чувствительности, снижению уровня помех и шумов нейтральных частиц и принципиально улучшило уровень полного сигнала в системе по сравнению с приборами предыдущего поколения.

Решение iFunnel доступно для модели масс-детектора Agilent 6550.

Метод общего ионного МСМС анализа (All Ions MS/MS)

Метод общего ионного МСМС анализа (All Ions MS/MS)

Метод общего ионного МСМС анализа является отличным решением для скрининга веществ при анализе пищевых продуктов, а также для решения задач в области экологии, судебно-медицинской экспертизы и токсикологии. All Ions MS/MS — это готовое решение от Agilent для качественного и количественного анализа, в котором представлены:

Простая настройка метода даже для многокомпонентного скрининга.

- Поиск информации по персональным библиотекам точных масс PCDL (извлечение свойств фрагментации МСМС для всех соединений в выборке)

- Уникальный проверочный алгоритм оценки совместного элюирования диагностируемых фрагментов ионов

- Простое добавление новых целевых соединений в библиотеки PCDL позволяет постоянно расширять возможности скрининга

- Непрерывный сбор данных полных спектров и их основных фрагментов дает возможность выполнить повторную проверку  после добавления новых целевых соединений

Метод быстрого количественного анализа автоматически выбирает два наиболее подходящих дочерних иона для каждого соединения.

Библиотеки точных масс (Personal Compound Database and Library)

Библиотеки точных масс (Personal Compound Database and Library)

PCDL библиотеки Agilent позволяют использовать информацию о точных массах и МСМС данные для скрининга и уверенной идентификации неизвестных соединений, а также создавать собственные специализированные PCDL библиотеки.

- PCDL для анализа пестицидов

- PCDL для микотоксинов и грибковых метаболитов

- PCDL для ветеринарных препаратов

- PCDL для анализа воды

- PCDL для метаболомики (METLIN)

- PCDL для судебно-медицинской экспертизы и токсикологии (Broecker, Herre & Pragst)
